Chihiros Serie A Dimmung

[Tony M.]

Hallo Zusammen,

hat jemand Erfahrung mit der Dimmung?

Chihiros gibt bei der A601 z.B. an
39W - 5800Lumen

Jetzt möchte ich die natürlich auf meine Bedürfnisse Dimmen. Aber leider scheint Chihiros keine Daten zu den Dimmstufen zu liefern.
Meine (zukünftige) Pflanze mit dem höchsten Lichtbedarf dürfte die Cyperus helferi werden. Bei meinem 60P bräuchte ich ca. 2000 Lumen (30 Lumen pro Liter).

Ich habe mal den Verbrauch der verschiedenen Stufen gemessen:
1. Stufe 3W - 446
2. Stufe 9W - 1338
3. Stufe 15W - 2231
4. Stufe 21W - 3123
5. Stufe 27W - 4015
6. Stufe 33W - 4908
7. Stufe 39W - 5800

Die Zahlen dahinter sind die ausrechneten Lumen, wenn ich von den angegeben 39W und 5800 Lumen ausgehen.

Meint ihr, das kommt ungefähr hin?
Hat jemand damit Erfahrung?

Besten Dank.



[Wuestenrose]

Hallo…

Ich hab die Dimmstufen des Chihiros-Kabeldimmers mal nachgemessen, bin aber erst morgen Abend wieder in der Nähe meiner Messergebnisse.


Viele Grüße
Robert



[mich2525]

Hallo,
Mir wurde mal in einem anderen Forum gesagt, dass beim Dimmen keine lineare Senkung der Lumenzahl stattfindet, sondern es optisch um bspw. 50% gedimmt wird. Ich weiß jetzt nicht inwieweit man die tatsächliche Helligkeit nach dem Dimmen errechnen kann. Ich würde dir, falls es nicht mit einfachen Mitteln bestimmbar ist, einfach Probieren und Pflanzen- bzw. Algenwuchs beobachten und dann entsprechend nachbessern empfehlen.



[Wuestenrose]

'N Abend…

Das stimmt, zumindest für den Chihiros-Kabeldimmer, nicht.

Pflanzen besitzen ein – naja, zumindest annähernd – lineares „Helligkeitsempfinden“: Halbes Licht, halbe Photosyntheseleistung. Dem Menschen erscheint halbes Licht aufgrund seines logarithmischen Helligkeitsempfindens jedoch immer noch 80 % hell.

Warte halt einfach meine Messergebnisse ab.

Viele Grüße
Robert



[Wuestenrose]

Sodele…

Ich hab die Dimmstufen des Chihiros-Kabeldimmers mal nachgemessen, bin aber erst morgen Abend wieder in der Nähe meiner Messergebnisse.

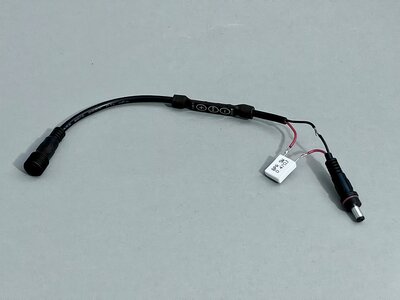

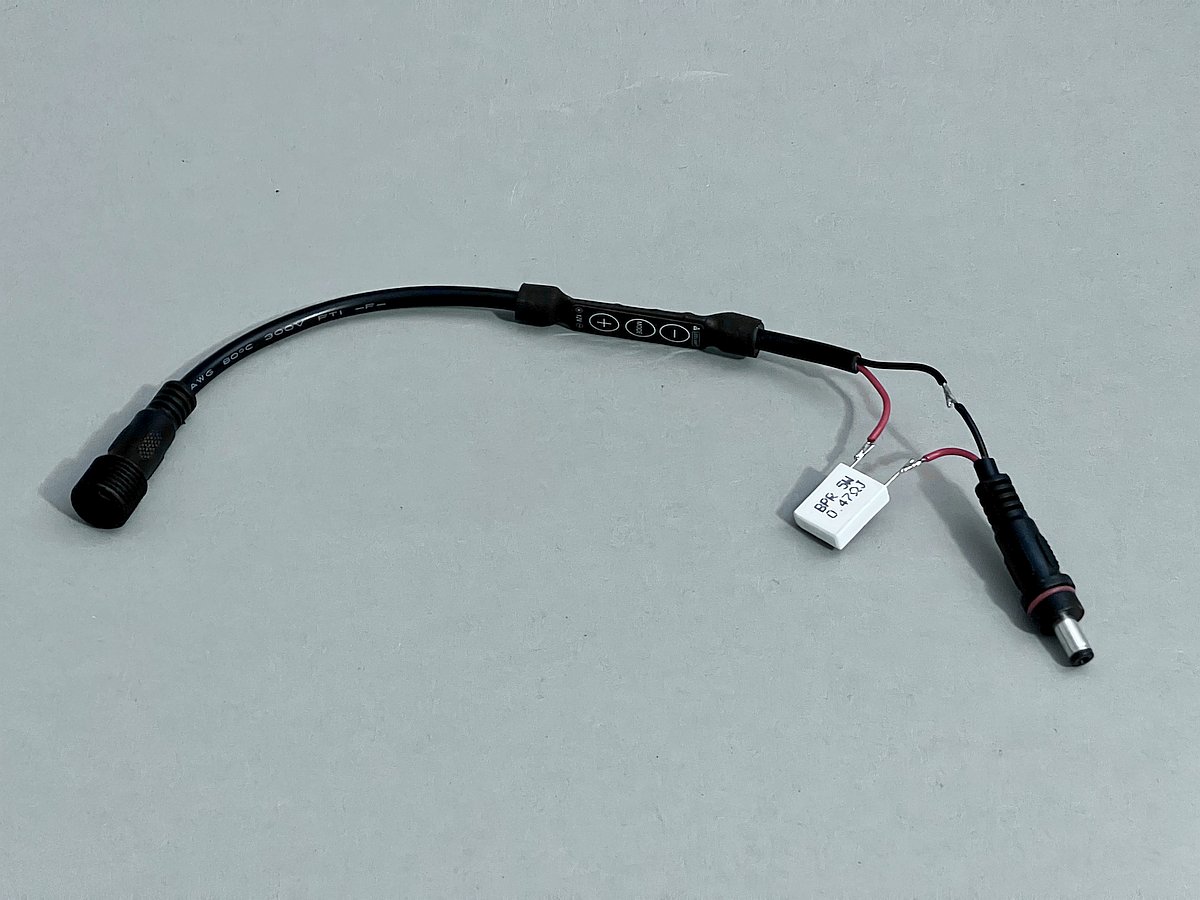

Ich hab mir einen besorgt und massakriert:

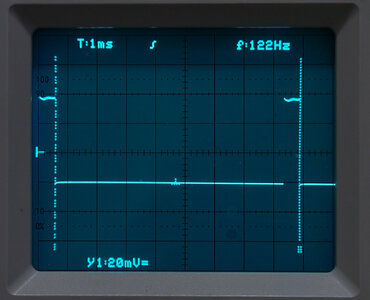

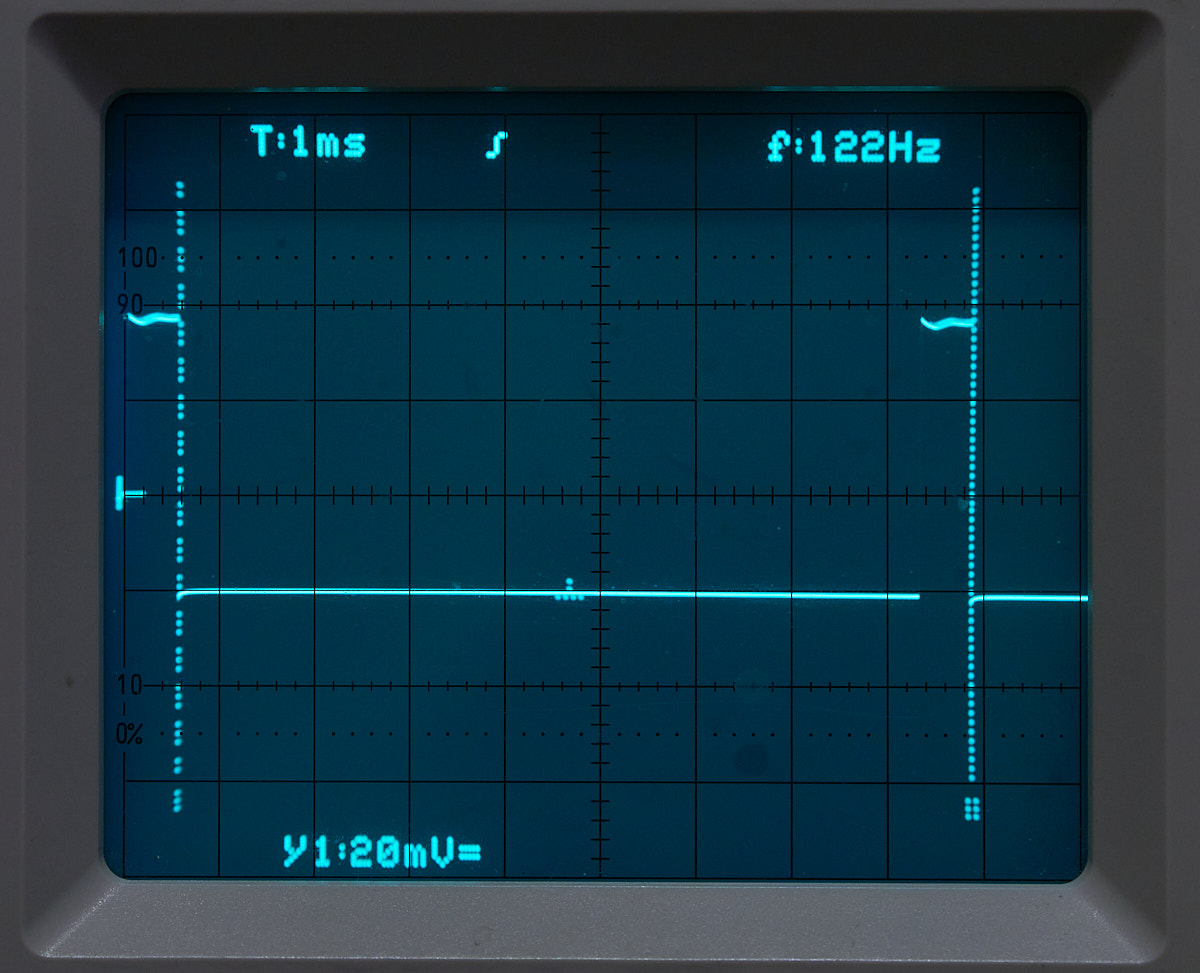

Oszillografiert habe ich über den Widerstand. Das Ding hat (ohne 0 und 100 %) 6 Dimmstufen. Die PWM-Frequenz ist 122 Hz resp. die Periodendauer 8,2 ms:

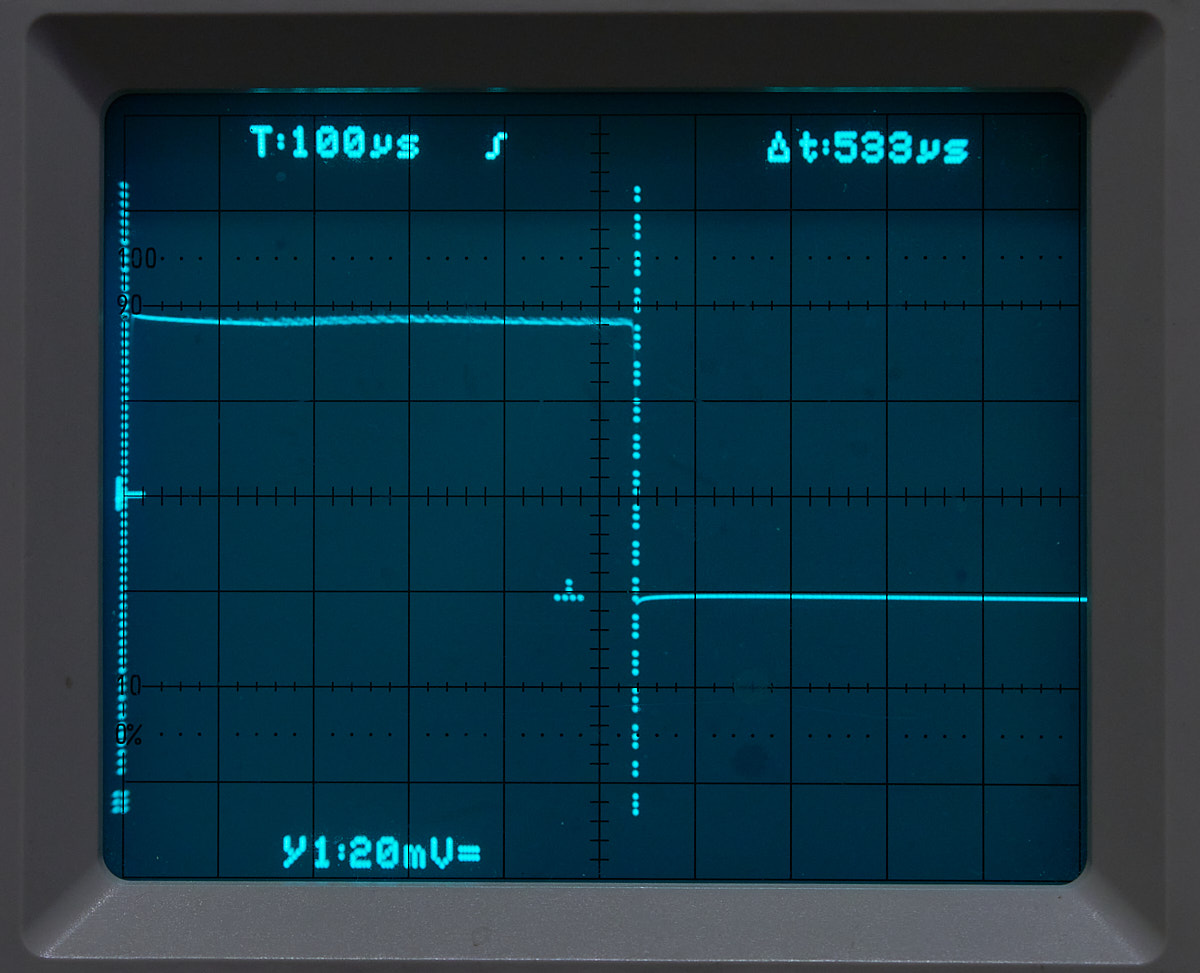

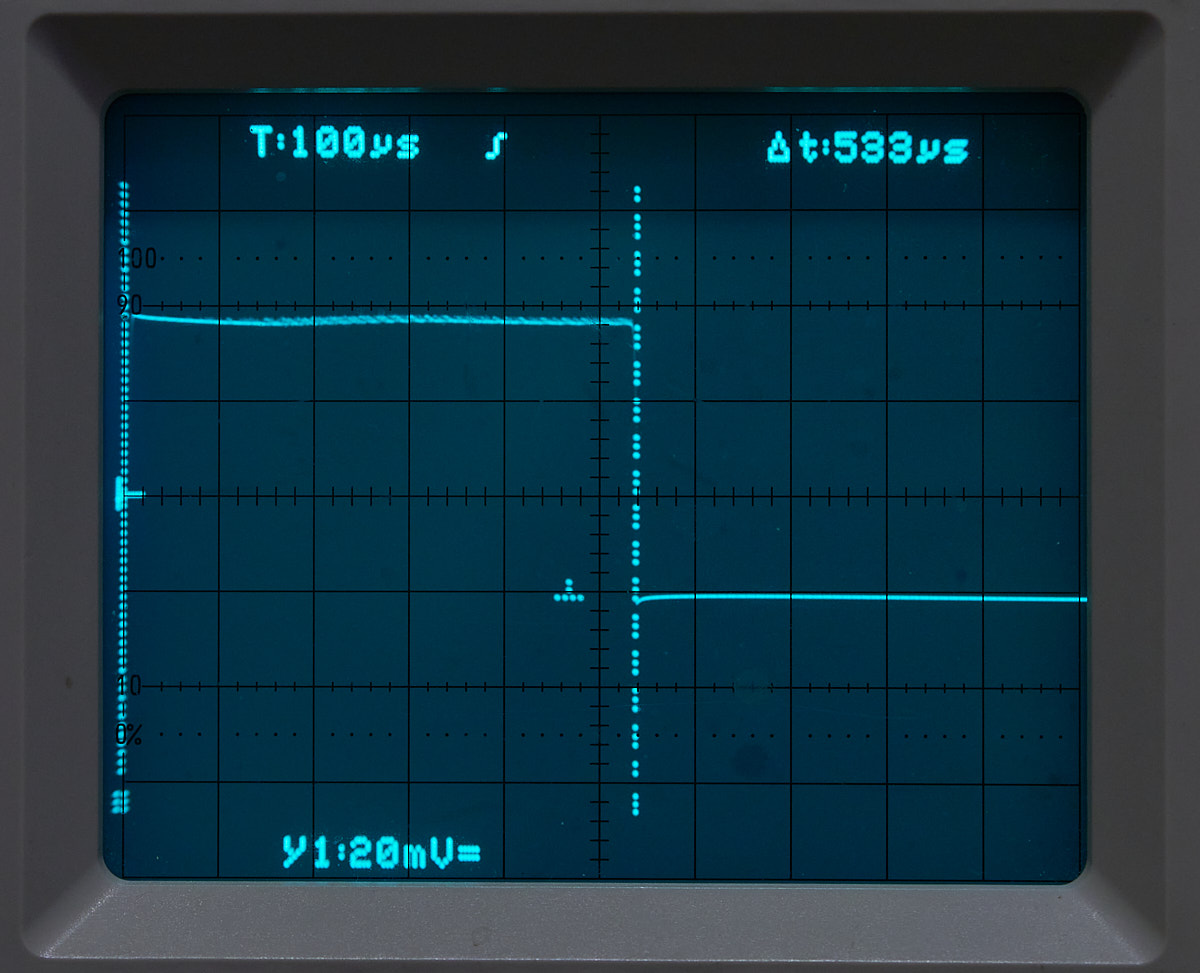

Das ist nicht berauschend. Der TC420 hat 300 Hz, Davids "Controller mit Wifi - 1 Kanal" sogar 1 kHz. Auf niedrigster Dimmstufe ist die Ein-Zeit 533 µs oder 6,5 % PWM:

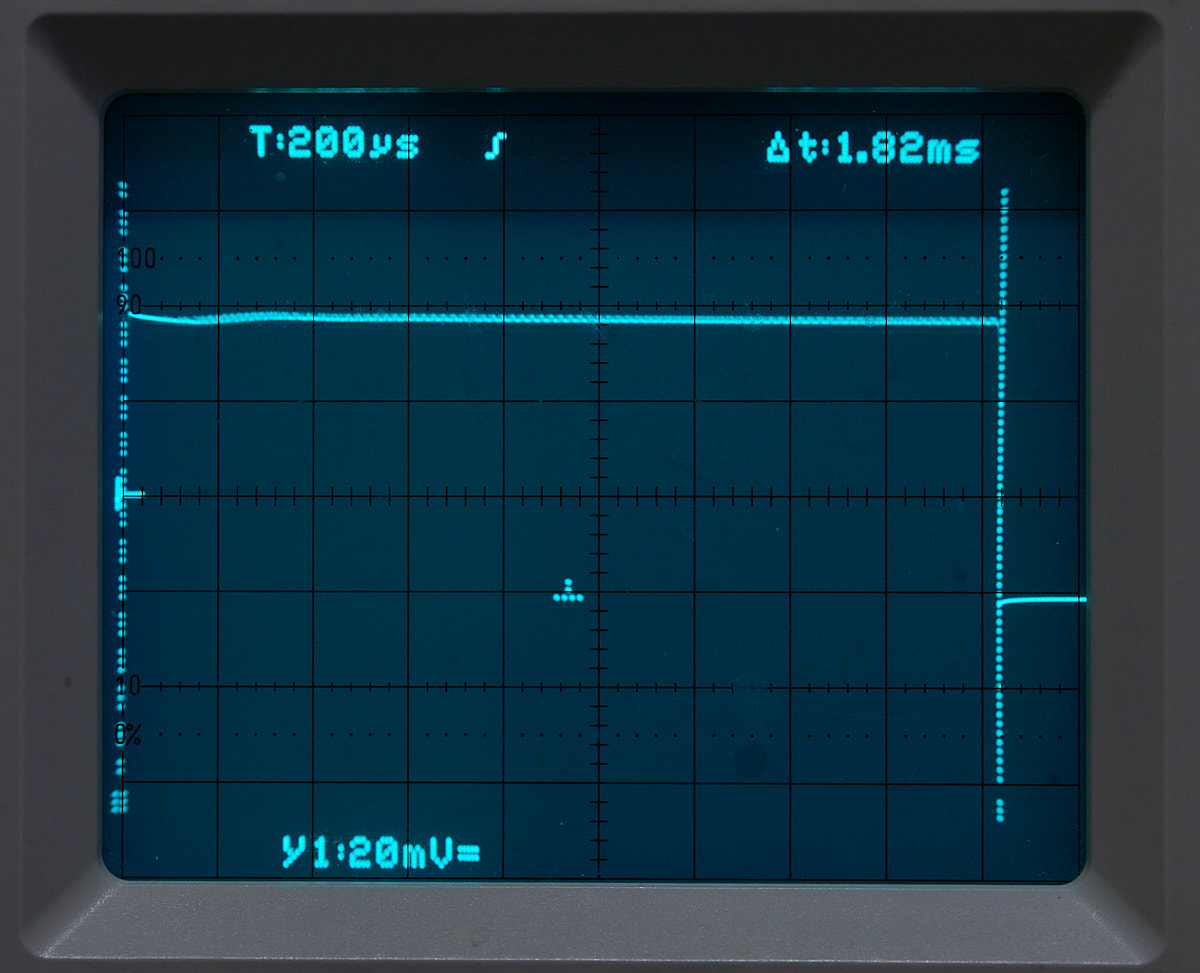

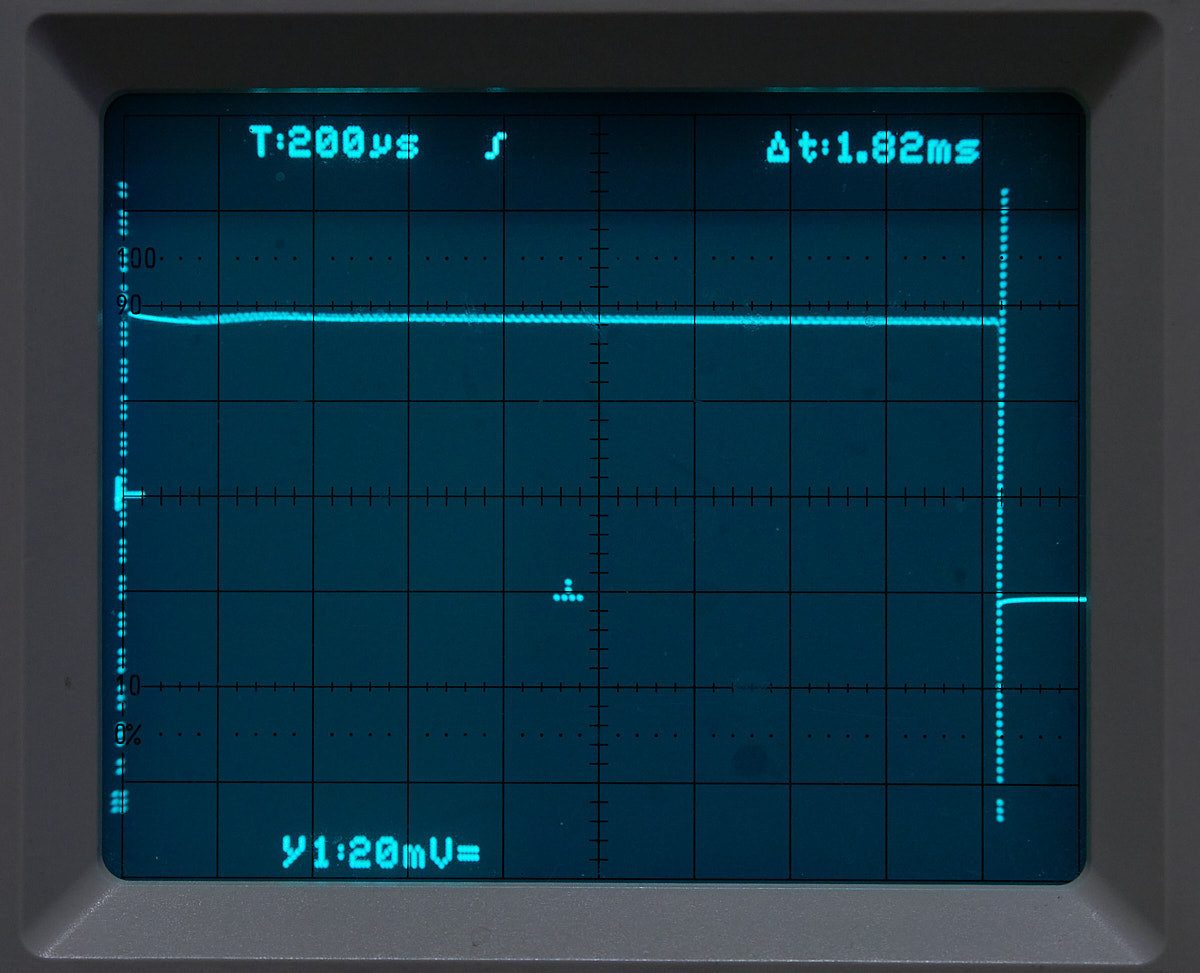

Auf der zweiten 1,82 ms oder 22 %:

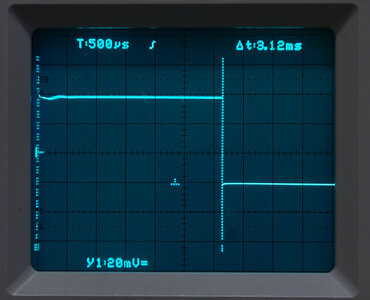

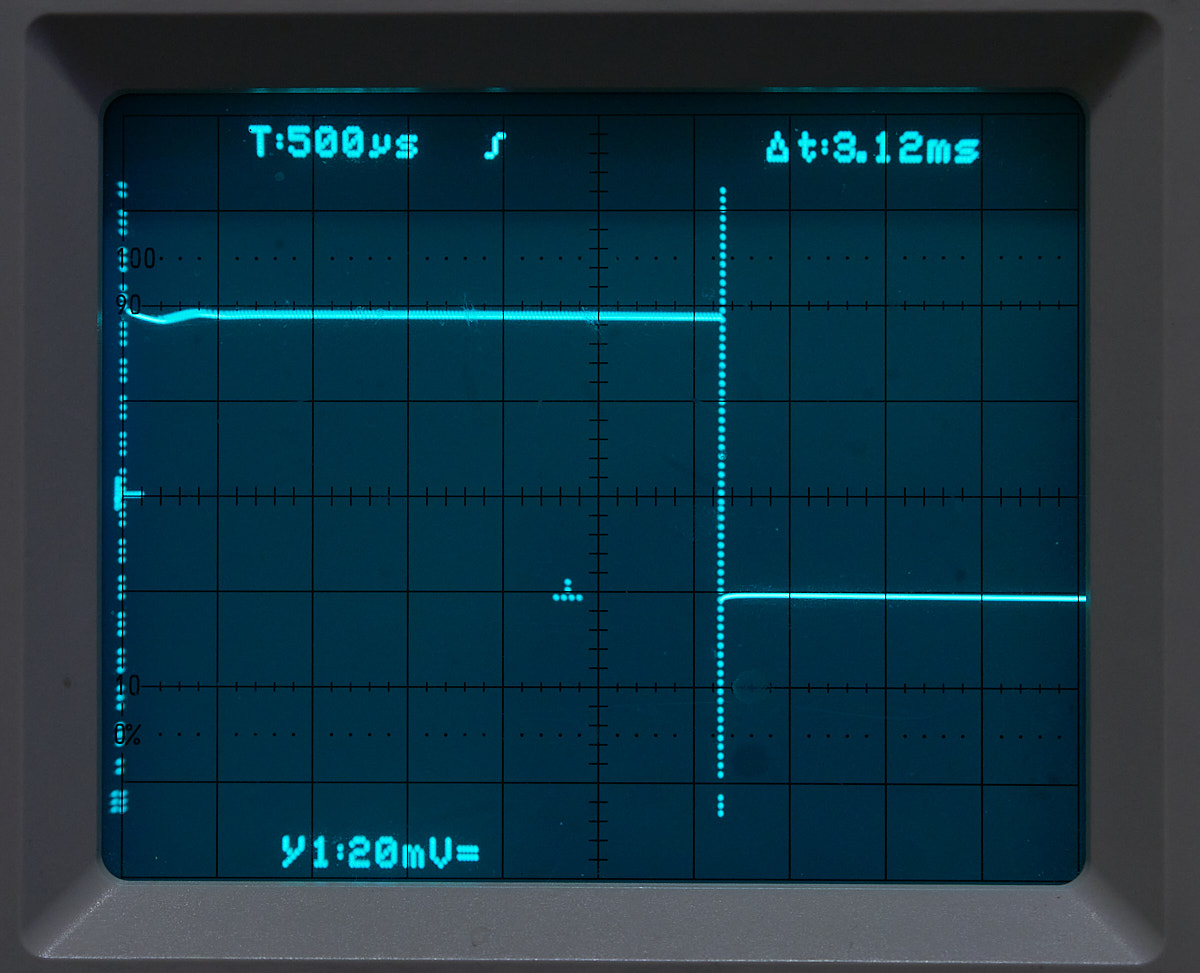

Auf der dritten 3,12 ms oder 38 %:

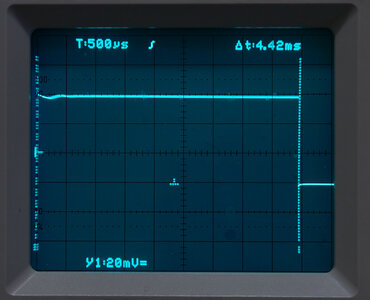

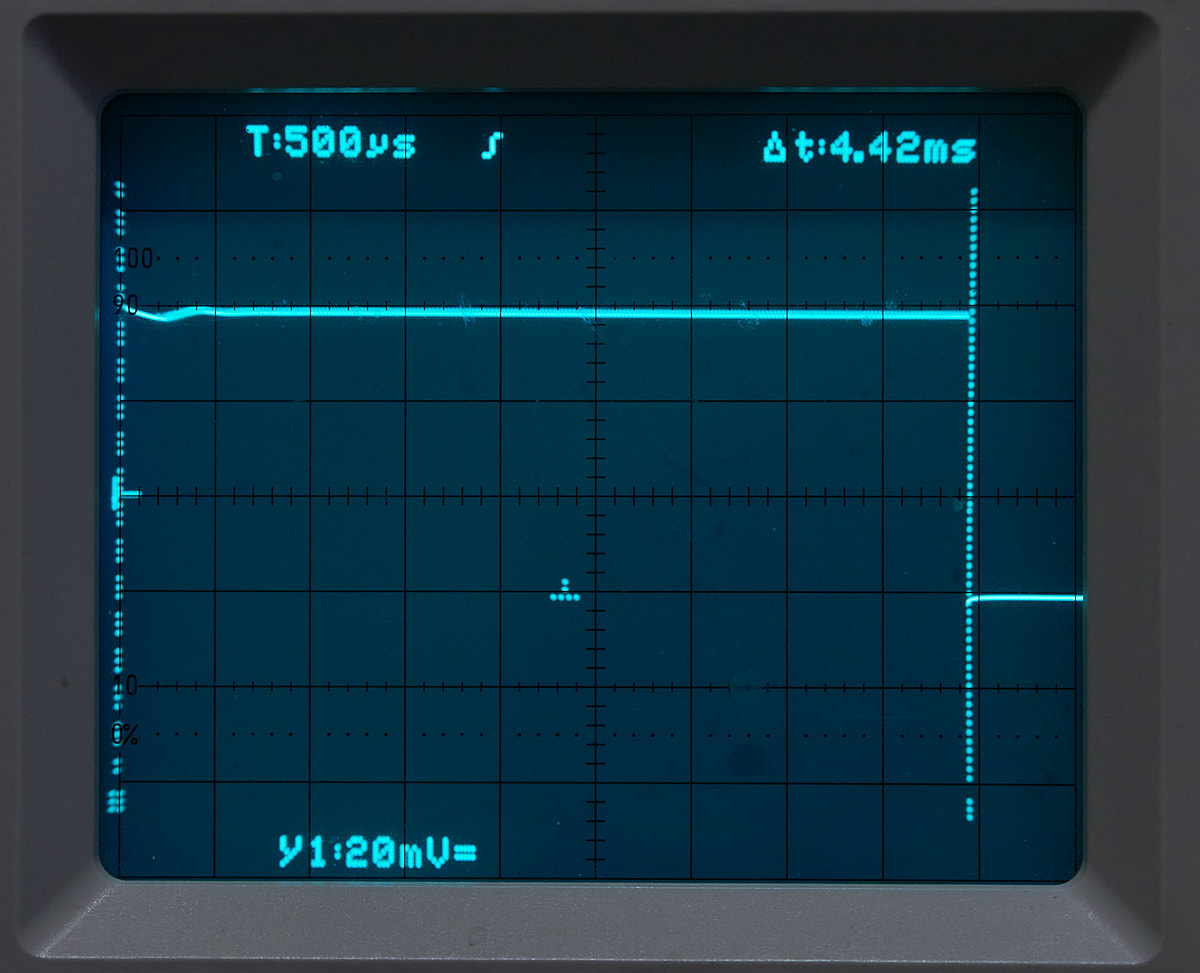

Auf der vierten 4,42 ms oder 54 %:

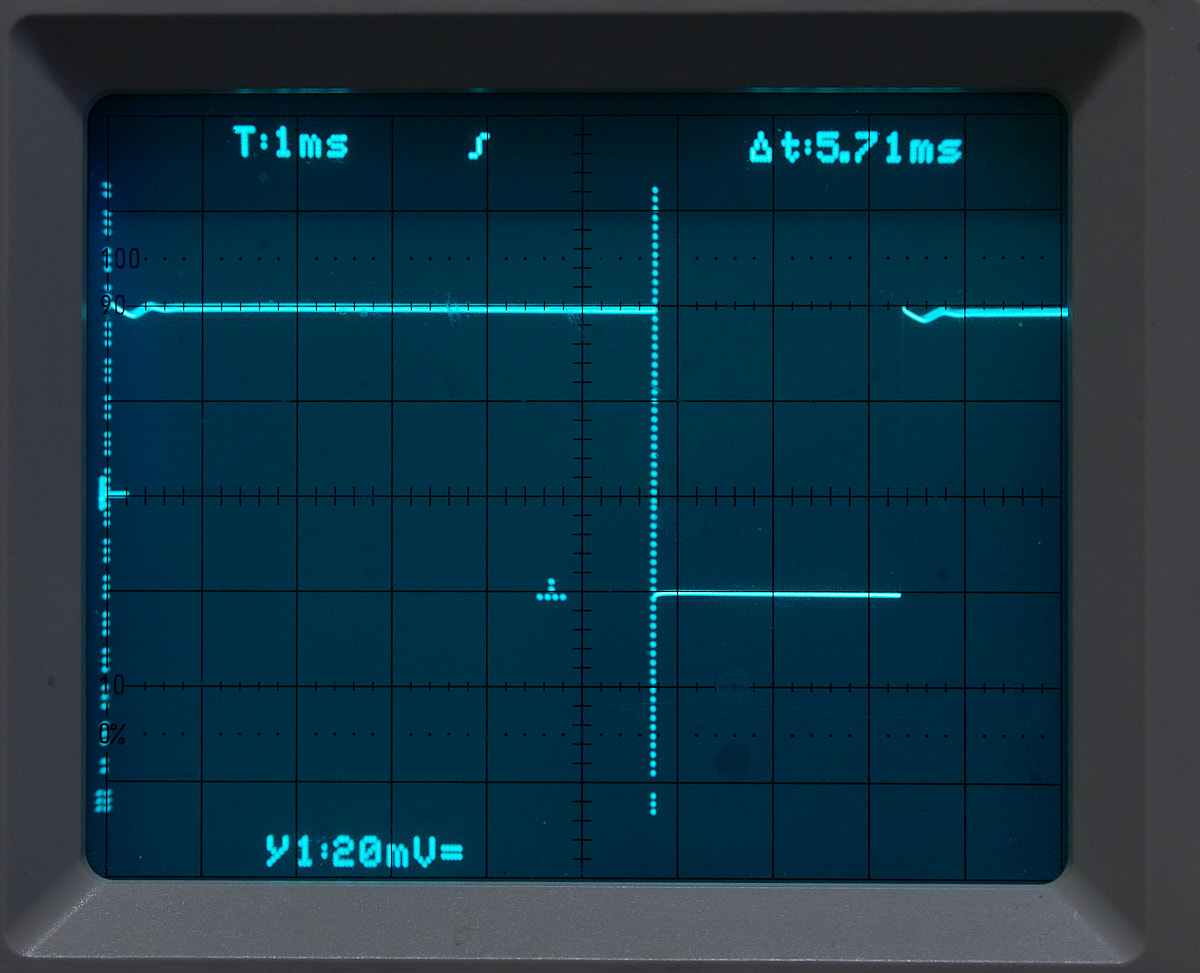

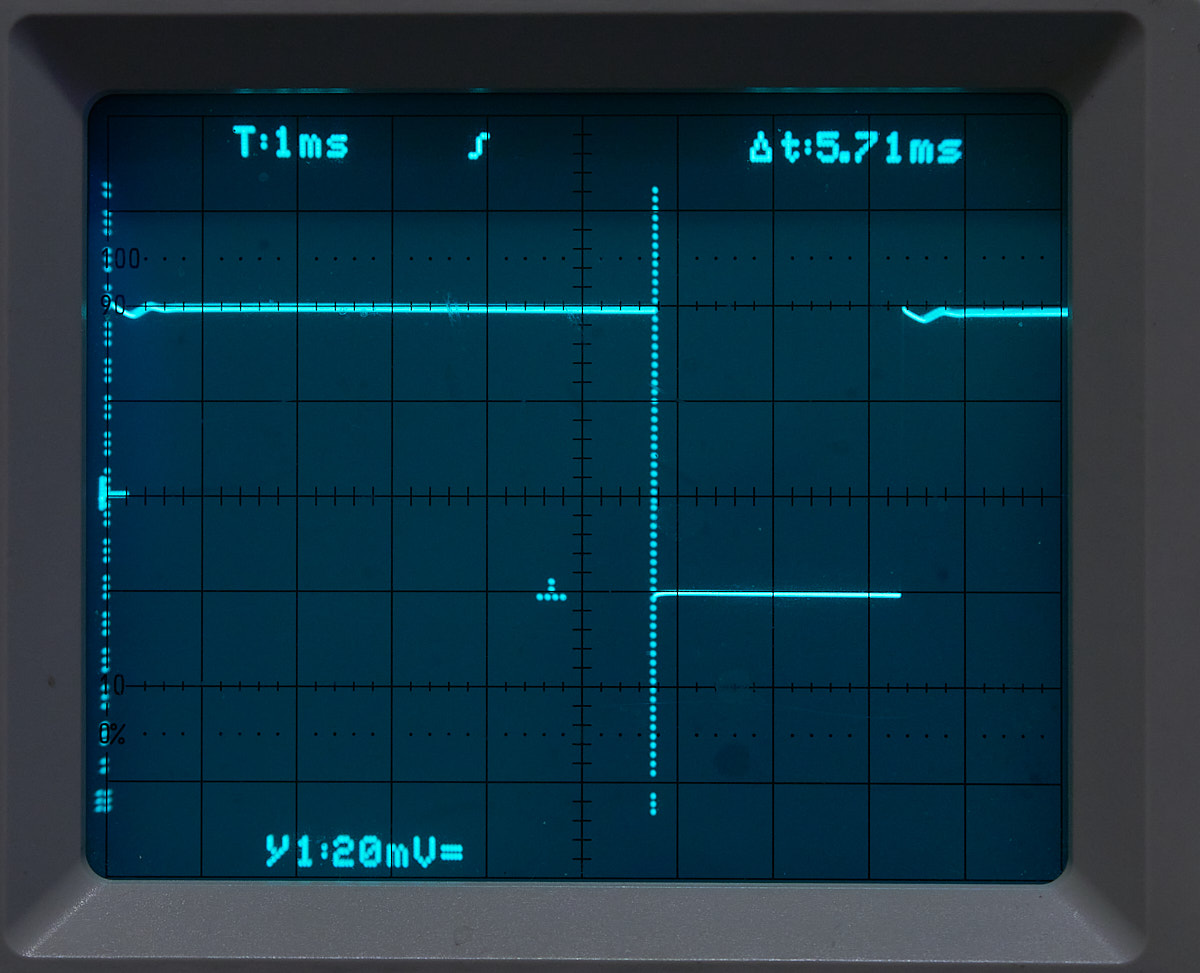

Auf der fünften 5,71 ms oder 70 %:

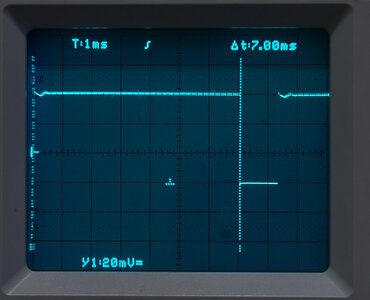

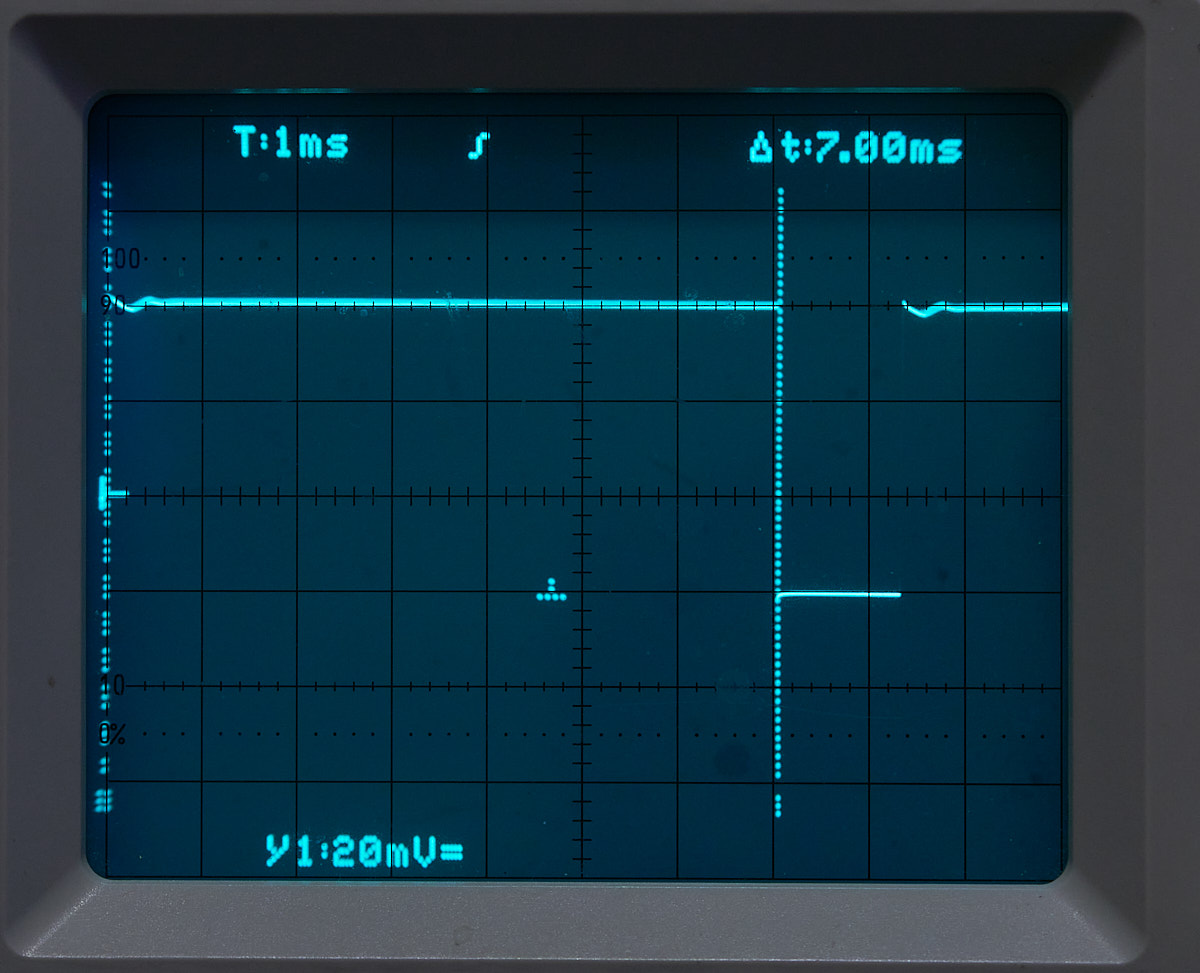

Und auf der sechsten schließlich 7,00 ms oder 85 %


Nimmt man Ablese- und Meßungenauigkeiten raus, unterscheiden sich die Dimmstufen alle um 16 %, bis auf die niedrigste. Das Teil dimmt also mit Ausnahme der untersten Stufe linear.


Viele Grüße
Robert



[Tony M.]

Vielen Dank für deine Mühe Robert.
Dann haut das ja ungefähr hin mit meiner Rechnung.
