Suche 2000lm LED

[Vlad]

Hallo Flowgrower,

vielleicht könnt ihr mir ja helfen.
Bin auf der Suche nach einer LED mit ca 2000lm. Notfals tuns auch 2LED`s je ca 1000lm
Spektrum sollte zwischen 4000k - 8000k liegen.
Abstrahlwinkel von 75-100°
Ebenso wüsste ich gern welche nötigen Kleinteile für den Betrieb notwendig sind, um auch auf meine gewünschte Leistung zu kommen.
Einen Kühler hätte ich evtl schon da. Es ist ein Alu-Prozessorkühler aus meinem alten Rechner mit der Kontaktfläche von 76mm x 45mm. Könnte zur Not auch aktiv gekühlt werden.

Danke schon mal
Vladi



[Vlad]

Hi,
möchte damit eine kleine emerse Glasschale mit den Massen 35x25x7cm Beleuchten.
Auf die höhe nehme ich gerne keine Rücksicht. Deshalb rechne ich da einfach mal mit unserer altbekannten Formel von 1w/L.
Nun, bildet man sich mal ein das es ein Aqurium wäre mit der Höhe von sagen wir mal 30cm, somit würde ich eine t5 Beleuchtung von ca 20w als optimum ansehen.
Gehe ich nun von ca 80lm/W t5 Leistung aus, bräuchte ich eine/zwei Led(´s) die ca 1600lm abstrahlt.
800lm sehe ich als minimum an denn da wäre ich noch bei (0,5w/L t5)

*Letzentlich ist es auch der Reiz und die Faszination der LED-Technik die mich auf eine möglichst starke Beleuchtung kitzelt.

Wer also eine nette Idee hat, bitte raus damit!

MfG
Vladi



[Matthes]

Hallo Vladi,
anschlußferig ohne Basstelei, dann schau mal hier

http://www.beleuchtung-mit-led.de/index.php/cat/c74_LED-Fluter.html

Wenn Du jedoch basteln möchtest, dann benötigst Du:

1oder 2 geclusterte LEDs
1KSQ (Konstantstromquelle entsprechend den gewählten LEDs)
Anschlußleitung konfektioniert für as KSQ
Anschlußleitung für die LEDs (wichtig Wärmeentwicklung! deshalb z.B Ölfex Head)
Kühlkörper zur Wärmeableitung

Grüße

Matthes



[Wuestenrose]

Hallo,

@Vlad

Bin auf der Suche nach einer LED mit ca 2000lm. Notfals tuns auch 2LED`s je ca 1000lm

Warum dürfen's nur eine oder zwei sein? Es ist zwar kein Problem, LED-Module mit 2000 Lumen oder mehr zu finden, aber das da

Abstrahlwinkel von 75-100°

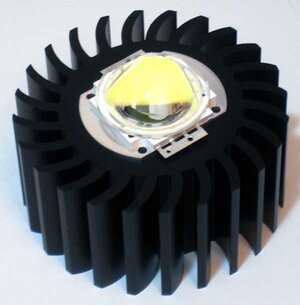

ist das Problem. Solche Optiken für High-Power-LED-Module habe ich nicht nicht gesehen. Die Linse, die da auf dem 30-Watt-Modul oben drauf liegt, besitzt einen deutlich engeren Abstrahlwinkel:

Wenn Du niemanden hast, der Dir aus Alu einen Reflektor fräsen kann, rate ich Dir eher zu mehreren Einzel-LEDs, die zusammen den gewünschten Lichtstrom ergeben. Verschiedene Händler bieten auch bereits mehrere Einzel-LEDs auf einer Platine an, z. B. diese hier, wo es auch passende Optiken dafür gibt.

@Matthes

http://www.beleuchtung-mit-led.de/index.php/cat/c74_LED-Fluter.html

Urks...

Ich bin am 5. März in Shenzhen und könnte von dort einen 30-Watt-Strahler mitbringen, wahlweise in schwarz oder in grau. 200 Euro kostet der bei mir aber nicht...

Viele Grüße
Robert



[dot]

Einzel-LEDs sind für die Lichtstärken schwer zu handhaben.

Eine SST90
http://www.luminus.com/stuff/conten...4_sst_90_w_product_datasheet_illumination.pdf
gibt bis zu 2200 Lumen, will aber 9 Ampere dafür haben, und es gibt kaum Treiber dafür um das zu handhaben.
Ausserdem würde man die LED damit auf Vollast fahren was der Effektivität nicht gut tut.

Eine Handvoll 3W-LEDs bei 700mA auf einem großen Strangkühlkörper sind da einfacher zu handhaben.

Du könntest zum Beispiel acht hiervon nehmen
http://www.led-tech.de/de/High-Powe...G-R5-auf-Keramik-Platine-LT-1713_120_138.html

und die mit diesem Treiber versorgen
http://www.led-tech.de/de/LED-Contr...W-LEDs--230V--LT-1282_118_119.html?cross=1282

Mit ein bischen Geduld gibt das auch billiger, wenn es mal im Daytrade ist.

Das ganze mit 2K-Wärmeleitkleber auf einen gebrauchten Strangkühlkörper aus der Bucht in den Ausmaßen Deiner Glasschale kühlt das auch ausreichend.

Jens



[Vlad]

Hi Jens,
danke für deine Hilfe. Sorry das ich mich so spät zurück melde.

Bin auch soweit gekommen. Ursprünglich habe ich an die 7er Rundplatine gedacht die mir die Leute von LED-TECH mit 4R5 und 3Q5 bestücken sollten. Allerdings würde ich günstiger davon kommen wenn ich 2 4er Rundplatinen nehmen würde1x R5 und 1xQ5

Spricht etwas gegen wenn ich diese mit 1400mA betreibe? Soweit ich es richtig verstanden habe spiehlt dabei nur die Kühlung eine Rolle?!

MfG
Vladi



[GG71]

Hallo Leute,

hat jemand eine Empfehlung für 2K-Wärmeleitkleber zwecks LED-Befestigung?
Ich habe doppelseitiges Wäremleit-Klebefolie von 3M versucht, nur teuer - hebt aber nicht wirklich.



[Jenne]

Hallo Leute,

hat jemand eine Empfehlung für 2K-Wärmeleitkleber zwecks LED-Befestigung?
Ich habe doppelseitiges Wäremleit-Klebefolie von 3M versucht, nur teuer - hebt aber nicht wirklich.

moin,
ich verwende den von arctic silver. guter stoff! hab auch noch nichts anderes gefunden. bei led-tech auch günstig zu erwerben.
lg
jenne



[dot]

Spricht etwas gegen wenn ich diese mit 1400mA betreibe? Soweit ich es richtig verstanden habe spiehlt dabei nur die Kühlung eine Rolle?!

Wenn Du nur mit KW und WW bestücken läßt fehlt Dir meiner Meinung nach Rot. Ausserdem ist das schon sehr konzentriert auf einer 7fach Platine, das wird ein dicker Spot mit knapp 3000 Lumen, keine flächige Ausleuchtung. Willst du Linsen draufmachen?

Die Effizienz ist halt nicht so hoch wie bei 700 mA. Ob sich das allerdings gegen den höheren Preis von entsprechend mehr LEDs wirklich positiv bemerkbar macht ist zu bezweifeln.

Das Kühlen ist aber nicht so einfach bei dem Konstrukt. Eine 4fach bei 1400 mA verbraucht rund 20 Watt. Eine 7fach schon 35 Watt.
Ich habe 9x 2 Watt = 18 Watt auf einem Alukühlkörper von ca. 30 x 40 x 4 cm und der wird mehr als handwarm. Also auch ausreichend dimensionieren - oder aktiv kühlen. Bei Aquaristischen Anwendungen bietet es sich an mit Hohlprofilen zu arbeiten und das Filterwasser durchzuleiten - sofern das Becken groß genug ist um die Wärme abzugeben.

2K Wärmeleitkleber ist, wie Jenne schon sagt, der Arctic Silver das Maß der Dinge denke ich.

http://www.led-tech.de/de/Technik-u...rmeleitkleber-Arctic-Silver-LT-775_29_40.html

Die doppelseitigen Wärmeleitkleber Folien taugen nur bis ca. 2Watt.

Jens



[Vlad]

Hi Jens,
Ja aktive CPU-kühlung mit steuerbarem Venti und rote LEDs sind mit eingeplant. Linsen wären schön, nur kann ich keine finden über 60°.
Linsen/Reflektoren für die Edison Edixeon kann ich auch nicht finden.

MfG
Vladi
