Passende Kühlkörper für Cree XP-G-R5 LEDs / Worterklärung?

[DennisK]

Hallo

Ich wollte nochmal wissen ob 5x CREE XP-G R5 bei 700mA bestromt auf dem CoverLine Aluminium LED Profil als Kühlung ausreicht?

http://www.led-tech.de/de/Aluminium-Pro ... 8_151.html



[Daniel 81]

Re: Passender Kühlkörpern für Cree XP-G-R5 LEDs/Worterklärun

Hallo Dennis,

langt auf jeden Fall, mit luft nach Oben

LG Daniel



[DennisK]

Super danke



[Wuestenrose]

Re:

Hallo...

Ich wollte nochmal wissen ob 5x CREE XP-G R5 bei 700mA bestromt auf dem CoverLine Aluminium LED Profil als Kühlung ausreicht?

Auf welche Länge?

Grüße
Robert



[Biotoecus]

Re: Passender Kühlkörpern für Cree XP-G-R5 LEDs/Worterklärun

Hallo,

ich betreibe 24 Cree XP G R5 mit 700mA auf 150cm von dem Coverline Profil.
LED Abstand ist dann etwa 6cm. Mitte zu Mitte.
Und da ist das Profil dann an seiner Grenze, passiv gekühlt.

Beste Grüße
Martin



[DennisK]

Ich will sie auf 80cm aufteilen dann.



[Biotoecus]

Re: Passender Kühlkörpern für Cree XP-G-R5 LEDs/Worterklärun

Hi Dennis,

5 Cree XP G R5 auf 80cm Coverline passt.

Beste Grüße
Martin



[black-avenger]

Re: Passender Kühlkörpern für Cree XP-G-R5 LEDs/Worterklärun

Bei mir werden es 4 (oder wenn rückblickend zu dunkel 5) XM-L T6 @ 1000mA auf 50cm Coverline. Bei 4 LEDs seh ich noch keine Probleme, 5 sollten normalerweise auch noch drin sein. Ich kann ja berichten wie warm es mit 4 LEDs wird.

Grüße
Thomas



[Setech]

Re: Passender Kühlkörpern für Cree XP-G-R5 LEDs/Worterklärun

Hey,

Als vergleichswert:
Ich betreibe auf 100 cm Coverline 10 XM-L T6 @ 1000 mA.
Das Profil erreicht frei hängend knapp 45 Grad.



[DennisK]

Kurze Update:
Nachdem ich mir den Kopf zerbrochen hab den perfekten Kühlkörper zu finden.
Hab ich mich jetzt direkt an Fischers HP gewagt.
Es wird jetzt doch ein 1m langes Profil das ich auf 80cm kürze!
Die Breite liegt bei 100mm und ist insgesamt 15mm hoch.
Der:
http://www.conrad.de/ce/de/product/1885 ... ggest=true

Somit brauch ich keine Lüfter was mein Anliegen war.
Den Kühlkörper werde ich dann als Hängelampe nutzen!
Wie ich dieses umsetze muss ich mir noch Gedanken machen

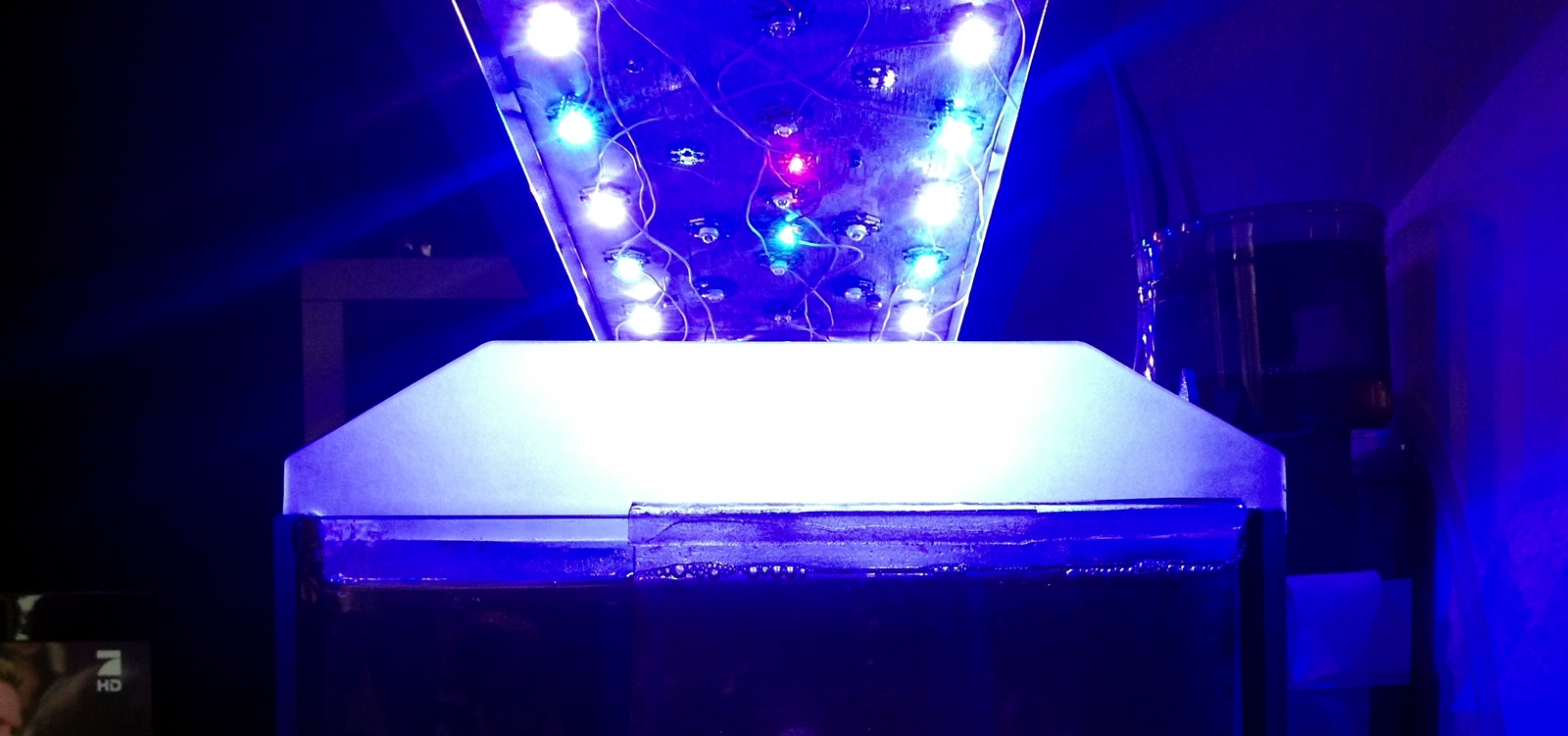

Unten seht ihr einer meiner DIY LED Lampen.
Sie ist nur 5,2cm in der dicke! Es fehlt nur noch der Deckel



[Niels]

Re: Passender Kühlkörpern für Cree XP-G-R5 LEDs/Worterklärun

Hallo,

Da ich gerade auch eine led-beleuchtung plane stand ich auch vor dem Problem der Kühlung. Habe mich dann direkt an Fischer - Elektronik gewandt, da bekommt man das Profil auch schon auf die passende Länge gekürzt, somit spart man sich Zuhause das zuschneiden.

Gruß Niels



[DennisK]

Re: Passender Kühlkörpern für Cree XP-G-R5 LEDs/Worterklärun

Hallo,

Da ich gerade auch eine led-beleuchtung plane stand ich auch vor dem Problem der Kühlung. Habe mich dann direkt an Fischer - Elektronik gewandt, da bekommt man das Profil auch schon auf die passende Länge gekürzt, somit spart man sich Zuhause das zuschneiden.

Gruß Niels

Klar aber den Rest den ich hab verwende ich weiter



[DennisK]

Re: Passender Kühlkörpern für Cree XP-G-R5 LEDs/Worterklärun

Hallo

Ich hoffe es gibt stille Mitleser und poste mal ein Update.
Bestellt wurde der Kühlkörper in 1m Länge bei Fischer Elektronik!
Auf den muss ich jetzt ein bissel warten. :nosmile:
Hab mich jetzt doch zu entschieden sie als eine Aufsetzleuchte zu verwenden!

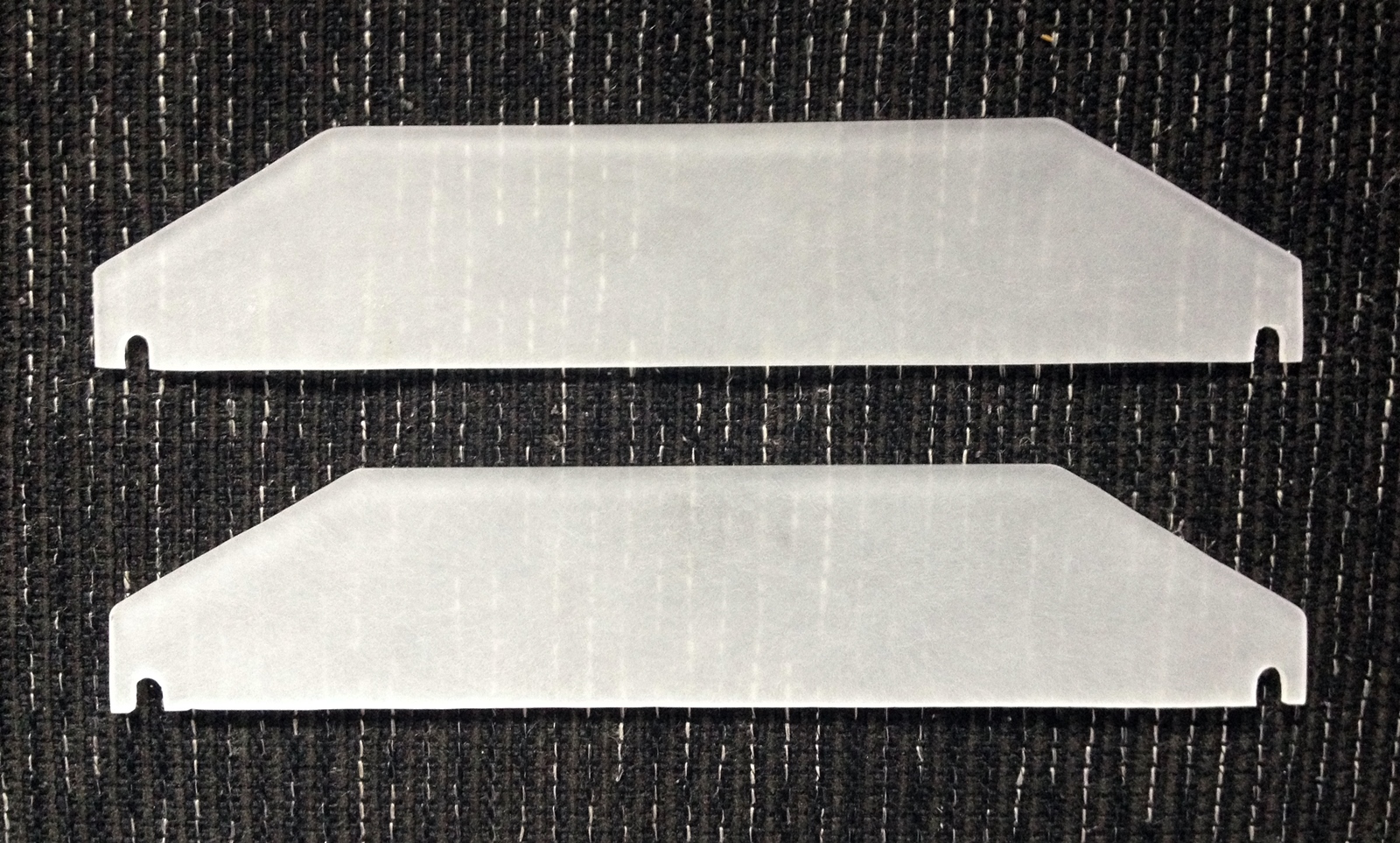

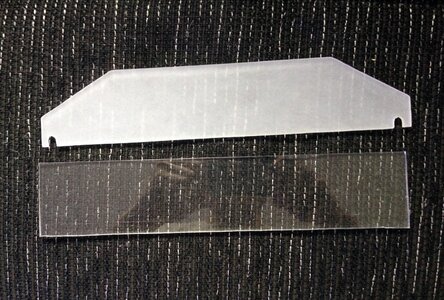

Dafür hab ich mir heute für links und rechts aus 5mm Plexiglas Halterungen gebastelt, die an den Kühlkörper geschraubt werden.
Ich hab sie geschliffen damit es milchig wird.
Mir gefallen sie auf Anhieb. Und für DIY reichen sie vollkommen. :thumbs:



[Niels]

Re: Passender Kühlkörpern für Cree XP-G-R5 LEDs/Worterklärun

Hallo,

Stille Mitleser gibt es......mich zum Beispiel.

Das sieht doch ganz ordentlich aus, so ungefähr habe ich das bei mir auch geplant, will die Halterung aber mit Alu-H-Profilen auf die Seitenscheiben auflegen, warte jetzt auch erstmal auf die Lieferung von Fischer-Elektronik, laut Auftragsbestätigung ganze 3 Wochen.

Ist der Kühlkörper dann genauso breit wie die obere Kante des Trapezes ?

Gruß Niels



[DennisK]

Re: Passender Kühlkörpern für Cree XP-G-R5 LEDs/Worterklärun

Hallo,

Stille Mitleser gibt es......mich zum Beispiel.

Das sieht doch ganz ordentlich aus, so ungefähr habe ich das bei mir auch geplant, will die Halterung aber mit Alu-H-Profilen auf die Seitenscheiben auflegen, warte jetzt auch erstmal auf die Lieferung von Fischer-Elektronik, laut Auftragsbestätigung ganze 3 Wochen.

Ist der Kühlkörper dann genauso breit wie die obere Kante des Trapezes ?

Gruß Niels

Hallo Niels
Danke.
Bei mir soll es nur 1 Woche dauern =)
Der Kühlkörper ist bei mir 100mm breit! Also Nein!
Oben hab ich 150mm. Sollte aber ok sein und nicht schlecht aussehen.
