Hallo Markus,

das Gießharz: a ja, ähnliches Produkt, anderer Hersteller. Hier lohnt es sich ja umso mehr, das völlige Aushärten durch Wärme zu beschleunigen.

Grüße
Uwe



[strauch]

Nein. Die fertig Balken laufen meist mit Konstantspannung und nicht Konstantstrom. Man kann grob sagen, je niederiger die Spannung bei gleicher Leistung und Kabellänge, desto dicker müssen die Kabel sein.
Hab ich also einen fertigen Balken, der mit 12V läuft und hat 72W, dann braucht man, wenn man einen max Spannungsabfall von 2% haben will ein entsprechend dickes Kabel. Da 6 Ampere da durch müssen. z.B. 1,5mm2
Wenn der Balken mit 24V läuft sind es nur noch 3 Ampere und es wüde auch schon 0,5mm2 reichen.

Wenn du aber LEDs die mit Konstantstrom betrieben werden verwendest, dann werden die z.B. mit 0,7A betrieben und je mehr LEDs du hast, desto höher wird die Spannung und somit brauchst du nicht so dicke Kabel. z.B. 20 Stück mit 3V, dann bist du bei 60Volt. Dafür verlässt man dann irgendwann den Bereich der ungefährlichen "Kleinspannung".

Grüße

André



[steppy]

Hi Markus,
die Berechnung der Leistung die am Kabel abfällt ist ja ganz einfach, da muss man sich nicht an anderen Produkten orientieren.

Widerstand des Kabels berechnen: 0,01768 * Kabellänge[m] / Querschnitt[mm²]
Leistung berechnen: R * I² also (Widerstand * Strom[A] * Strom[A])

Ich habe im LED-Balken 0,14mm² Litze verwendet und einen Stecker direkt am Balken verbaut. Für die Zuleitung nutze ich 1,5mm² weil ich das zur Hand habe und es nicht abreißt wenn man mal kräftig daran zieht. Die verwendeten 5m Kabel in 0,14mm² haben einen Gesamtwiderstand von ~0,63Ohm. Bei den 0,7A die ich darauf gebe verbrate ich also etwa 0,31W auf dem Kabel. Das sind bei mir 0,56% der Gesamtleistung.

Du musst selber bestimmen wie viel Leitungsverlust für dich akzeptabel ist. Abhängig davon würde ich mir die dünnsten Kabel nehmen mit denen dieses Ziel erreicht wird. Denn dünnere Kabel auf engem Raum zu verarbeiten ist auf jeden Fall deutlich angenehmer :wink:

Gruß
Stefan



[markus_gt4]

Hey Leute!
Danke für die Antworten

@ Mandocello, ich werde das Harz einfach mal mind. 72h aushärten lassen bei Zimmertemp. um sicher zu gehen.

@steppy....
Ich bin ganz deiner Meinung und würde natürlich gerne die Kabel verwenden die ich noch zu Hause rum liegen habe!
Daher für die innere Verkabelung der LED's einen Querschnitt von 0,5mm² weil ich noch knapp 4m habe.
Als Zuleitung würde ich eben meine 1,5mm² Leitung verwenden, da habe ich ebenfalls noch 3 m zu Verfügung habe.
Den Leistungsverlust (der ja relativ gering ist) muss ich bei so geringen Distanzen von Kabellängen bei der "Endeinstellung" der KSQ nicht mit einberechnen oder?



[omega]

Hallo Markus,

und würde natürlich gerne die Kabel verwenden die ich noch zu Hause rum liegen habe!
Daher für die innere Verkabelung der LED's einen Querschnitt von 0,5mm² weil ich noch knapp 4m habe.

und wenn ich einen Kilometer davon Zuhause rumliegen hätte, würde ich dennoch einen kleineren Querschnitt verwenden, weil der sich viel einfacher verlöten läßt. Es braucht einfach viel weniger Wärmeileistung an der LED, um dünnere Litze zu verlöten. Und eine LED mag Hitze gar nicht.

Grüße, Markus



[markus_gt4]

Hy Markus.
Dann werde ich wohl eine 0,15mm2 (oder doch eher 0,25mm2) Litze für die interne Verkabelung nehmen und die 0,5mm2 Litze als Zuleitung?



[omega]

Hi,

die 0,5mm2 Litze als Zuleitung?

was genau ist bei Dir eine Zuleitung?
Von der Steckdose zur KSQ oder von der KSQ zur Lampe?
Bei ersterem wegen Zugfestigkeit eher 1,5mm², wie Stefan schon anmerkte. 0,75mm² wären auch ok. Ist ja kein Staubsauger, dessen Zuleitung schon mal was aushalten muß. Kommt aber letztlich darauf an, ob und was die KSQ vorschreibt.

Bei letzterem: welche Last hängt da denn dran und wie lang soll sie ausfallen?

Grüße, Markus



[markus_gt4]

Hy, als Zuleitung mein ich die Leitung von der KSQ bis zum Led Balken.
Als innere Verkabelung mein ich die Litze die jeweils vom + zum - Pol der einzelnen Crees geht.
Die Zuleitung von und zur KSQ ist bei mir ca 2 meter lang.



[markus_gt4]

Hallo Leute!

Wieder einmal ein kleiner Zwischenbericht nach viel Arbeit und einem 10h Testlauf heute.
Soweit ist alles dicht und die Kreiselpumpe tut was sie soll ohne das ich sie vorerst drosseln musste.

Betrieben werden jetzt 3 Balken mit insgesamt 36 Crees. Die LED's wurde komplett mit Pure ST-44 überzogen.
Leistung ist jetzt laut Messgerät mit Dimmung der KSQ bei 92 Watt.
Der Temperaturschalter schaltet die ganze Beleuchtung bei 45°C gemessen am Aluprofil aus, sollte einmal die Pumpe ausfallen.
Die Stromversorgung der Balken unter einander habe ich mit Wasserdichten Steckern versehen welche ich auch vergossen habe, somit kann ich falls es mal nötig ist jeden Balken separat abstecken.

Anbei noch zwei Bilder.

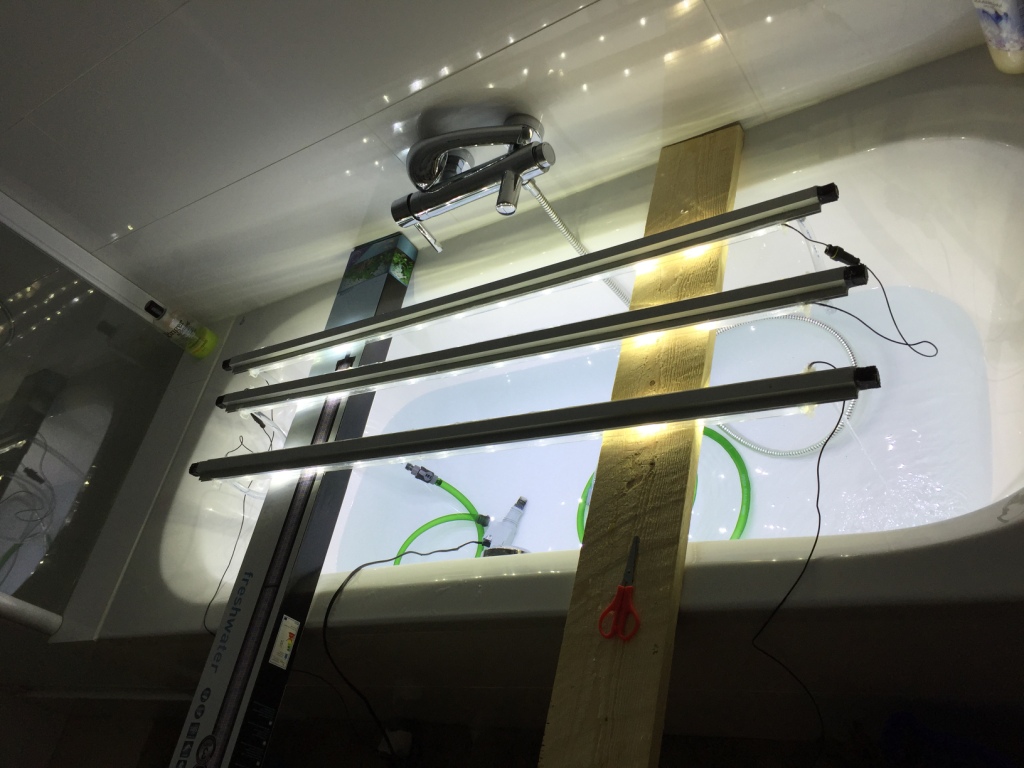

1. wie die Balken in der vorhandenen Abdeckung verbaut werden.

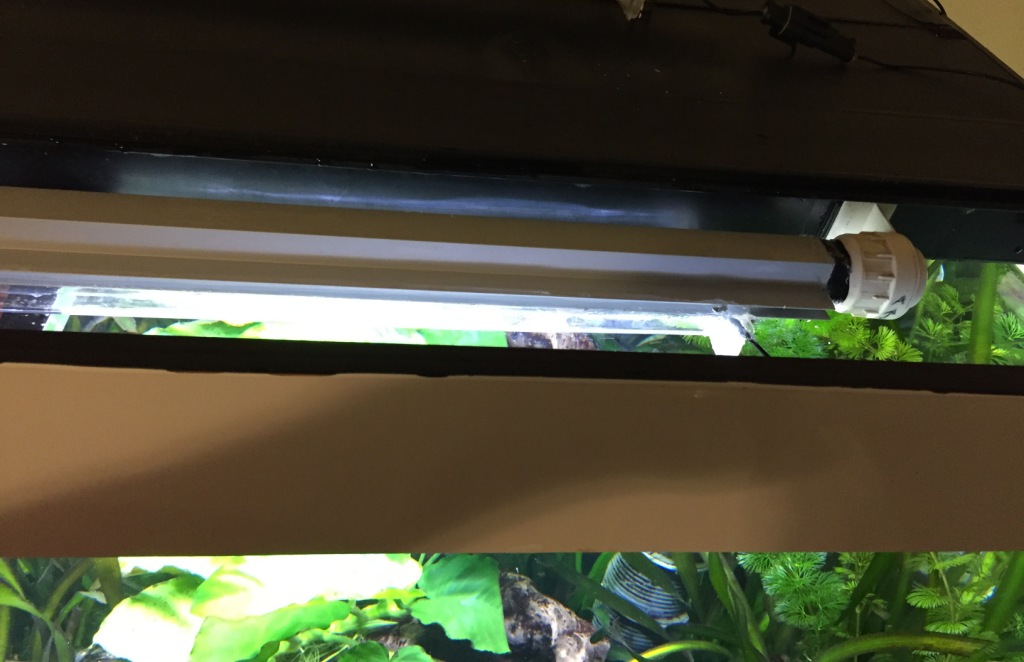

2. am Bild links hinten ist der Wassereinlauf in die Profile, rechts vorne ist der Auslauf.
Die ganze Beleuchtung wird am 28.12. dann komplett in Betrieb genommen.

Vermutlich werde ich zu Beginn die Leistung der KSQ auf das Minimum einstellen um eine eventuelle Algenplage auszuschließen.

Vorerst einmal ein herzliches :tnx: an alle die die mich mit so guten Ratschlägen unterstützt haben.



[Zeltinger70]

Hi Markus,

sieht für mich gut aus.

Schöne Badewannenbeleuchtung.

Der Temperaturschalter schaltet die ganze Beleuchtung bei 45°C gemessen am Aluprofil aus, sollte einmal die Pumpe ausfallen.

Hast Du das irgendwo dokumentiert wie der Aufbau ist,
würde mir selbst auch raushängen ...

Gruß Wolfgang



[Wuestenrose]

'N Abend...

Der Temperaturschalter schaltet die ganze Beleuchtung bei 45°C gemessen am Aluprofil aus, sollte einmal die Pumpe ausfallen.

Der Kühlkörper meines Tomatenstrahlers erreicht etwa 65 °C, den dürfte ich also deiner Meinung nach gar nicht mehr betreiben :? ?

????
??
