also die Grundlogo hat vier Relais' (also Ausgänge), wer mehr benötigt muss einen erweiterungs Baustein kaufen.
Intern lassen sich allerdings diverse Schaltungen realisieren, z.B. Treppenhausschaltung, Einschaltverzögerung, Ausschaltverzögerung, Selbsthalterelais, Zeitschaltuhren usw.

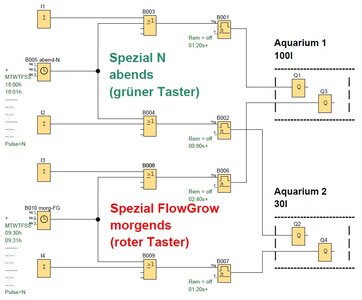

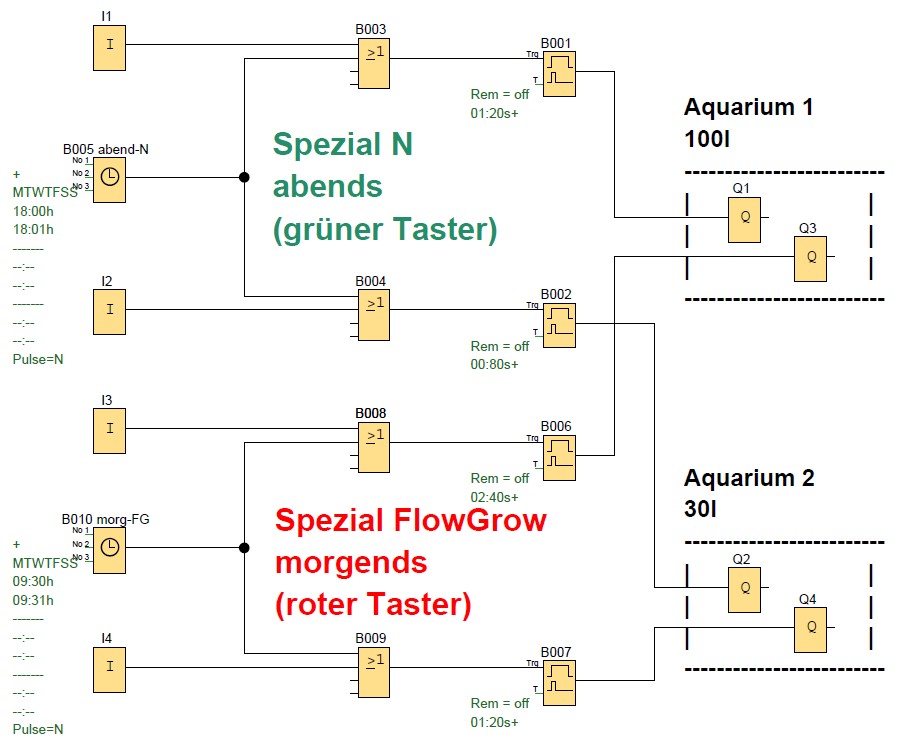

Das lesen dieser "Schaltpläne" ist im Grunde sehr einfach wenn man weiß wie die einzellnen Bausteine heißen bzw was sie machen. Das kann man sich prima in der Siemens-Logo-Software-Demo anschauen denn diese verfügt auch über eine Simulation.
Für die die es interessiert, die Bausteine mit 'I' sind Eingänge bei mir dementsprechend Taster.
Die Bausteine mit dem >=1 (z.B. B003) sind Oder-Bausteine d.h. wenn einer der linken Bausteineingänge an ist, ist der Bausteinausgang auch an.
Die Bausteine mit diesen Rechtecksignalabbildungen (z.B. B001) sind Wischrelais mit Impulsausgabe, was soviel heißt wie wenn der linke Bausteineingang an ist gibt der Baustein nur die eingestellte Impulslänge am rechten Bausteinausgang aus.
Die Bausteine mit dem Q sind Ausgänge also Relaisschalter in meinem Fall sind hier die Pumpen angeschlossen.
Bleiben nur noch die Steinchen mit der Uhr, die sind fast selbsterklärend, dass sind die Wochenzeitschaltuhren.
