LM301b - was mache ich falsch?

[Wuestenrose]

Wenn ich den ganzen 50cm Streifen an das Netzteil hänge, kommen überall 700mA an. Wenn ich es zersäge nicht mehr?

Doch, immer, auch zersägt. Ich habe deshalb ein Netzteil vorgeschlagen, das 500 mA liefert, weil der Nennstrom, bei der die LM301B spezifiziert ist, 65 mA beträgt. 7 mal 65 mA sind 455 mA, also passt.


Viele Grüße
Robert



[Kejoro]

Hey Robert,

7 mal 65 mA sind 455 mA, also passt

die einzelnen Segmente haben die LEDs doch wieder in Reihe geschaltet? Demnach wären es dann (500mA/4) 125mA pro LED eines jeden Segments?

Schöne Grüße
Kevin



[Wuestenrose]

die einzelnen Segmente haben die LEDs doch wieder in Reihe geschaltet? Demnach wären es dann (500mA/4) 125mA pro LED eines jeden Segments?

Nein, wir haben beide nicht recht. Ich sollte mich nicht mehr vor die Tastatur setzen, ich fasle zu viel Unsinn. Bei einem einzelnen seiner verkürzten Streifen liegen 4 7er-Segmente parallel, dann wären es 125 mA. Aber Matthes schaltet ja 4 dieser Streifen nochmals parallel, also insgesamt 16 parallel. Damit die LEDs auf ihren Nennstrom von 65 mA kommen, benötigt er also ein Netzteil, das 1,04 A bei 20 Volt liefern kann. Passend wären beispielsweise von Meanweil das LCM-25 oder das LPF25-24.


Viele Grüße
Robert



[Maeddsen]

Also ich würde gerne erstmal das Zeug verbauen, was ich eh schon hier habe

Das "Problem" von meinem Netzteil ist doch nun nur, dass die LED ein bisschen mehr Strom bekommen, korrekt?

Ich habe am Ende je 2 4erSegmente in einem eigenen 75cm Stück Coverlineprofil. Wenns zu warm wird kann ich ja in Sachen Stromversorgung immer noch gucken, so mein Gedanke...



[Wuestenrose]

Das "Problem" von meinem Netzteil ist doch nun nur, dass die LED ein bisschen mehr Strom bekommen, korrekt?

Auch wieder nicht, sondern weniger, nämlich 700 mA geteilt 16 macht knapp 44 mA. Funktionieren tut das natürlich. Um die Wärmeentwicklung brauchst du dir keine Sorgen zu machen, bei 1 Ampere erwärmt sich der (ungekürzte) Streifen in einem Coverline-Profil gerade mal 22 Grad über Umgebungstemperatur.


Viele Grüße
Robert



[Maeddsen]

Kann ich denn nun irgendwie berechnen, was dann (theoretisch) an Lumen und Watt dabei rumkommt für meine Konstruktion?
Oder geht das doch mit Dreisatz anhand der Daten von LED Tech?



[Wuestenrose]

Für praktische Zwecke ausreichend genau geht's per Dreisatz. Wenn du es genauer wissen willst: Welche Farbtemperatur haben denn deine 301B?



[Maeddsen]

6500K



[Wuestenrose]

Ok, aber sag nicht, ich hätte dich nicht gewarnt ...

Leistung[Watt] = Strom[A] × (0,8032016 × Strom[A]^0,5385657 + 2,53655);​

Lichtstrom = 2,4713556 × (Strom[mA] - 3,5)^0,8983631 × 0,38​

Das funktioniert mit großer Genauigkeit im Bereich zwischen 15 und 150 mA. Aufpassen, dass der Strom in der Leistungsformel in Ampere, in der des Lichtstroms jedoch in Milliampere eingesetzt werden muss. Frag mich aber nicht, warum ich die Formeln so gebastelt habe...


Viele Grüße
Robert



[Maeddsen]

Danke, das mach ich dann Mal in Ruhe am PC und nicht auf dem Handy

Dann bekomm ich die Lampe ja nun zeitnah fertig hoffe ich.



[Wuestenrose]

Also, die Formeln sind pro LED, nicht pro Segment oder sonstwas.



[Maeddsen]

Jo, am Ende alles nochmal x112, hatte ich verstanden.

Edit: Hab mich doch mit dem Handy durchgequält, bisschen über 2900Lumen, passt perfekt.



[Maeddsen]

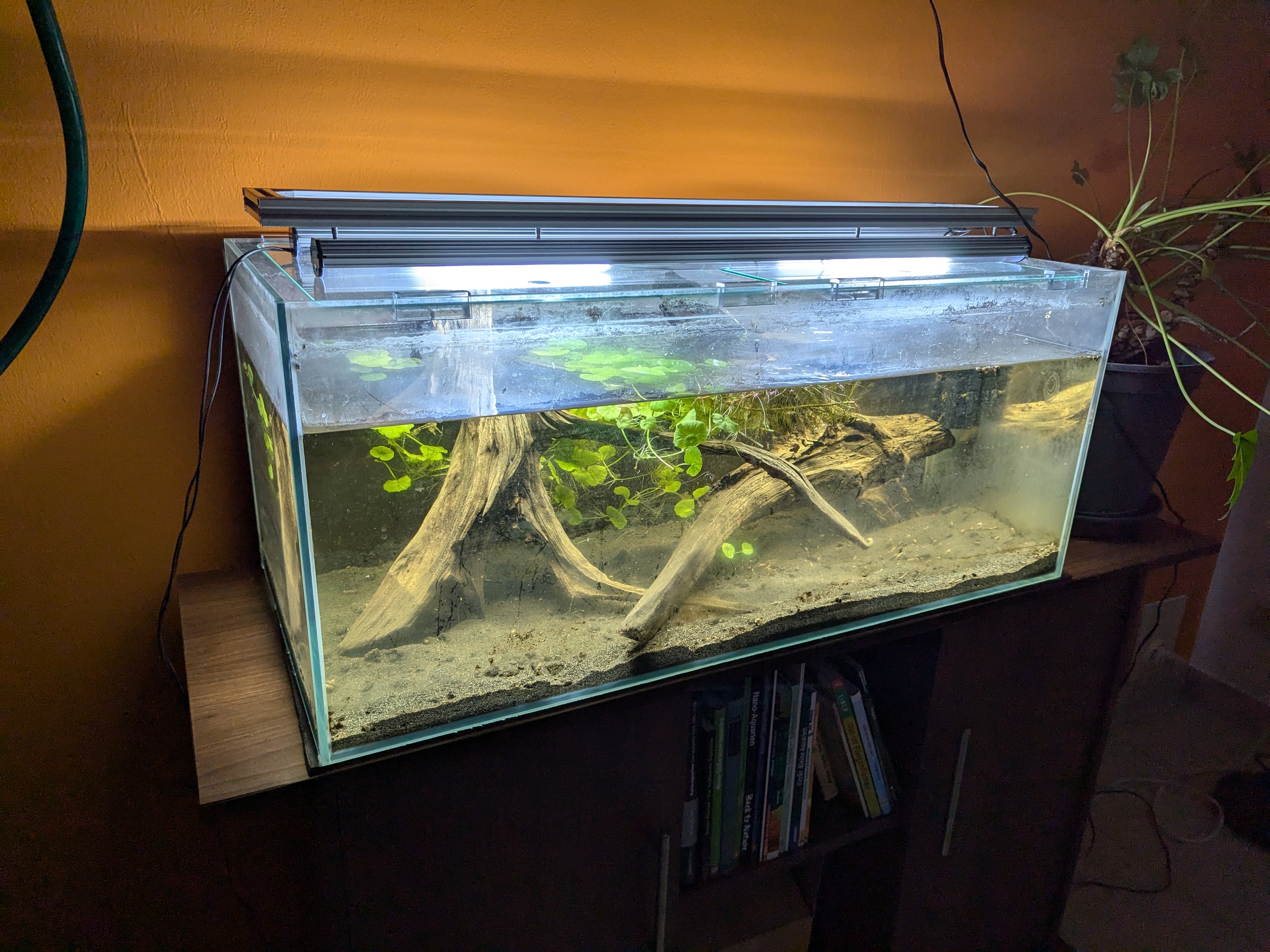

So, es müssen nur noch die "Füße" dran, da hat man mir leider die beauftragten Gewinde nur 12 statt 30mm tief gebohrt
Aber für einen Testlauf reicht es allemal.



[Maeddsen]

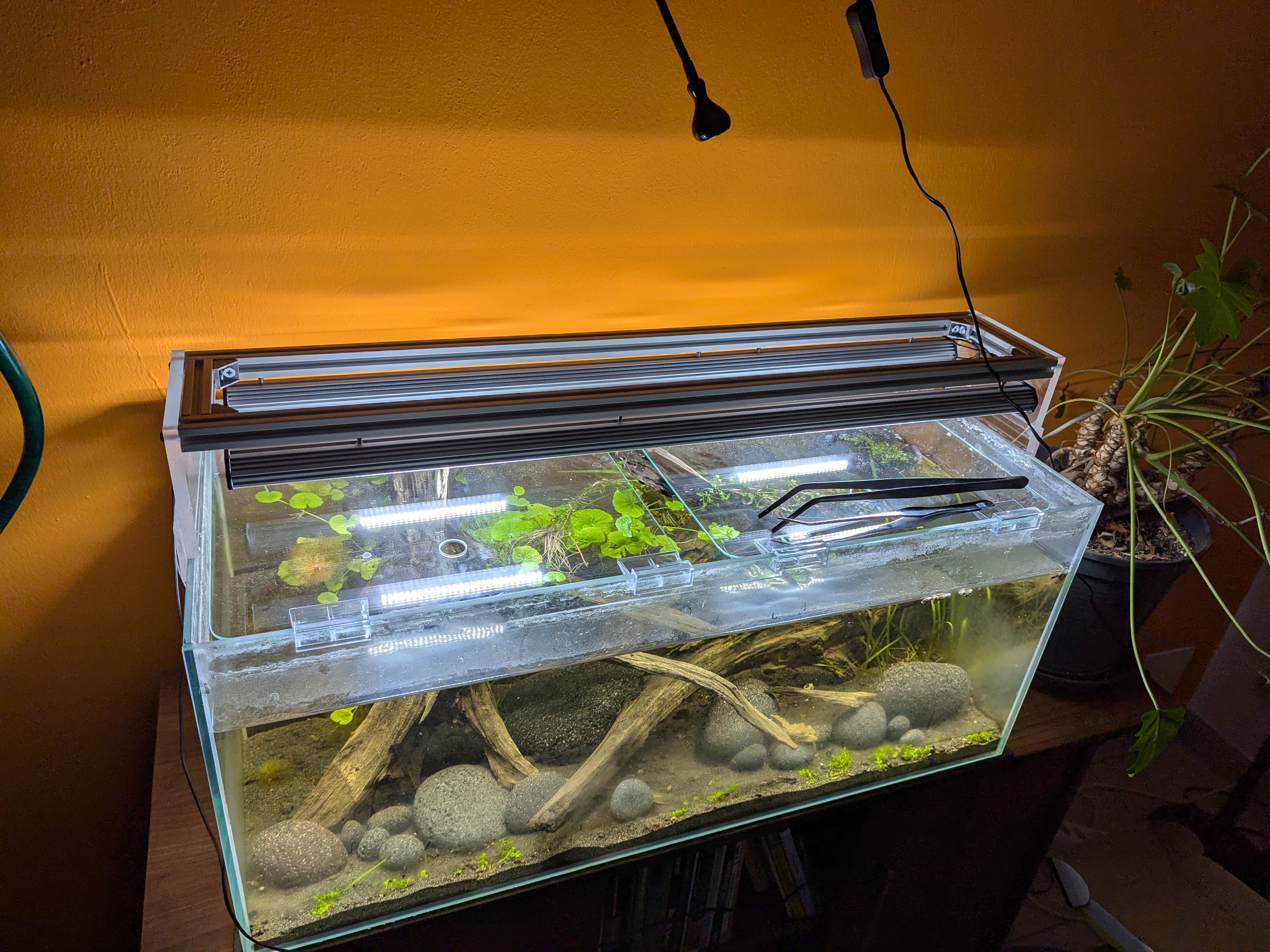

Endergebnis mit Füßen, danke nochmal an alle Helfer hier!



[Wuestenrose]

Gerne
