Meanwell LCM-40 (10V PWM) dimmen mit Arduino 5V PWM

sabrikara

Member
Hi zusammen,

heute sind die BUZ11 angekommen und hab diese wie Otto zu Anfang gesagt hatte angeschlossen. Hat super funktioniert. Die Freude währte allerdings nicht all zu lang. Nach dem dritten Test Skript, Sketch, Programm oder wie man sagt, verabschiedete sich der Arduino.
Zumindest teilweise. Ich kriege kein neues Programm mehr drauf. Der, der drauf ist ist natürlich noch "nix".
Fehlermeldung: avrdude: stk500_recv(): programmer is not responding. Schließe ich den Arduino an den Computer wird der so heiß, dass man den kaum noch anfassen kann. Hab hin und her probiert und dann einfach neu bestellt :roll: Ein neues Netzteil mir richtigen Spezifikationen ist auch unterwegs. Dann muss ich mich halt noch mal gedulden. Nochmals Danke.


omega

Well-Known Member
Hallo Sabri,

schade. Bist Du der Ursache auf den Grund gegangen? Ansonsten wird Dir dasselbe wieder passieren.
Zeig doch mal ein aussagekräftiges Bild des Aufbaus, wenn Du die Ursache nicht kennst.

Grüße, Markus


sabrikara

Member
Hi Markus,

ich wüsste nicht wie. Dachte eventuell hab ich eine endlos schleife reingeschrieben aber auch der Trick mit dem Resetknopf vor Upload eines neuen Codes funktioniert nicht. Nur wenn ich den Arduino anschließe, wird der schon heiß.

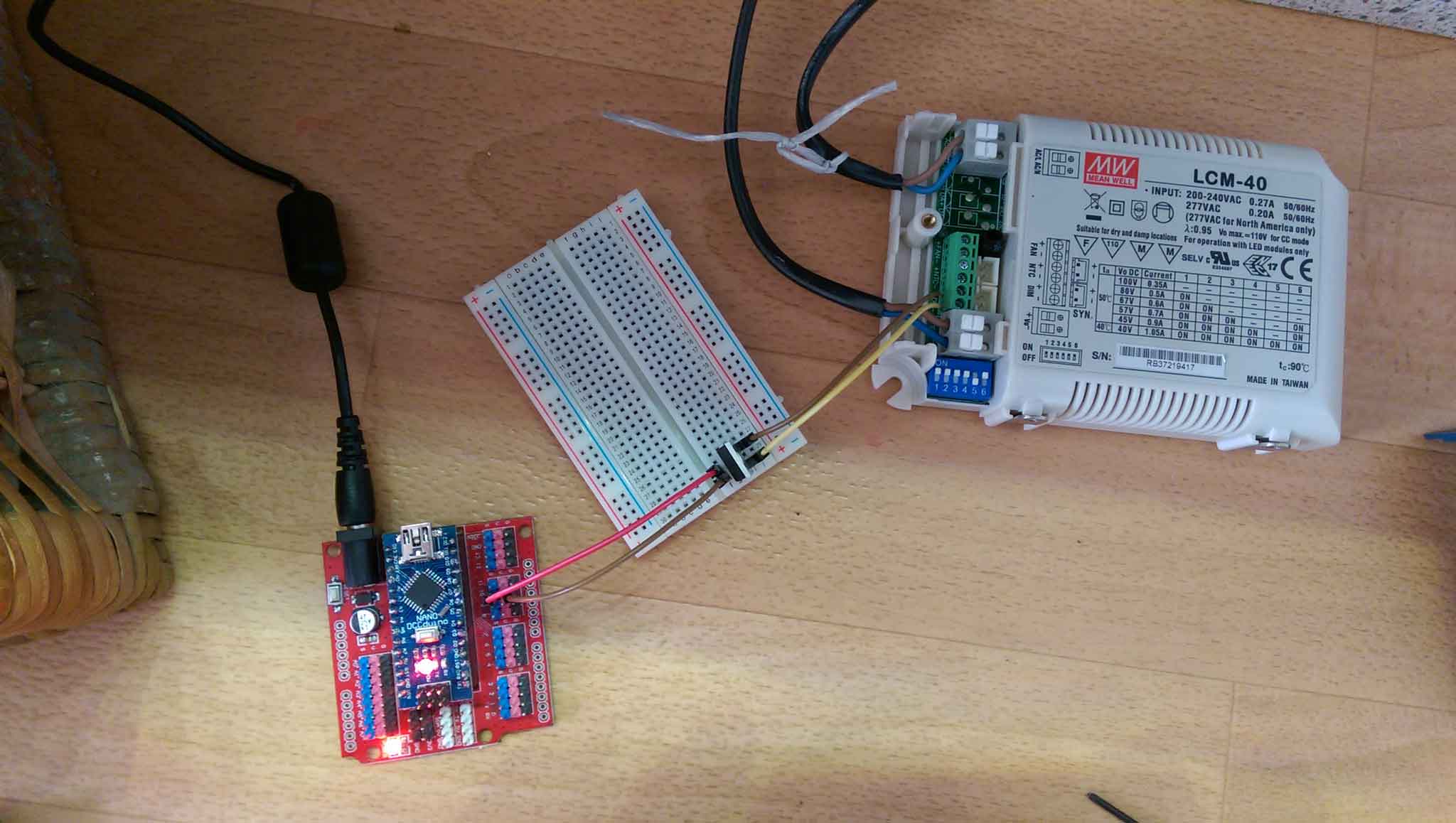

Anbei das Bild.
Pin 10 hab ich benutzt. Rot vom PWM Arduino zum Drain am BUZ 11. Gate an Meanwell Dim+. Meanwell Dim - an Source vom Buz11 und von da zum Ground von Pin 10.


Anhänge

  • IMAG0968.jpg
    116 KB · Aufrufe: 1.072

sabrikara

Member
Huhu,

hmmm. Anfangs hats nicht funktioniert, am Programm hats aber nicht gelegen und hab dann umgesteckt. Dann hat es geklappt. Dann gings scheinbar falschrum. Hab das dann durch den Arduino gejagt. Ein zwei mal hat er es dann wohl ausgehalten und hat sich dann aber verabschiedet?

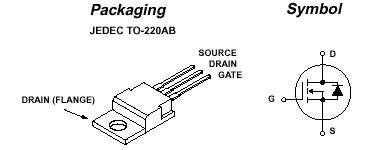

Otto, deine Zeichnung ist bei Drain und Source andersrum, als deine Aussage. Aber das wird egal sein wie rum das "kurzgeschlossen" wird.

Naja. Schauen wir mal wenn Ersatz da ist :)


OttoFaerber

Member
Ups fehler in der Zeichnung, gehört andersrum.
Ist nicht egal.
Und Arduino pwm an gate ist wichtig


OttoFaerber

Member
Hab mir dei bild angeschaut, wenn ich das richtig sehe schliesst du deinen arduino ausgang kurz


sabrikara

Member
Huhu,

Danke Otto. Habs noch mal richtig angeschlossen aber wie zu erwarten läuft nix mehr.
Muss warten bis Ersatz da ist.

Also so anschliesen:
"einfach Gate an PWM Ausgang
Sorce an Masse Rasp und masse Meanwell PWM
Drain an + Meanwell.
Ohne weitere Beschaltung."


omega

Well-Known Member
Hallo Sabri,

sabrikara":vk8ipsl9 schrieb:
Also so anschliesen:
"einfach Gate an PWM Ausgang
Sorce an Masse Rasp und masse Meanwell PWM
Drain an + Meanwell.
Ohne weitere Beschaltung."
ja.
Mit anderen Worten:
PWM vom Nano an Gate.
GND vom Nano und DIM- vom Meanwell an Source.
DIM+ vom Meanwell an Drain.

Mit DIM+ = 10V am Gate hast Du den BUZ11 zwischen Drain und Source runter auf 30m? gedrückt und PWM mit GND des Nanos kurzgeschlossen und dadurch den Nano gegrillt.

Beim BUZ11 bin ich mir bei meinem laienhaften Verständinis des Datenblatts nicht sicher, ob der bei den 3.3V des Nanos am Gate überhaupt voll durchschaltet. Bei VGS = VTH fängt ein Mosfet doch erst an durchzuschalten. Beim BUZ11 liegt VTH bei 2.1-4V, und rDS ist bei VGS = 10V angegeben, weit weg von 3.3V.

EDIT:
Wenn ich das richtig sehe, muß ein Mosfet nur für maximalen Strom voll durchschalten. Hier geht es aber um die 10V-Spannung vom LCM-40, die zu einem PWM-Signal zerhackt werden soll. Wieviel Strom dabei fließt, ist wohl eher zweitrangig.

Grüße, Markus


Wuestenrose

Well-Known Member
Morgen…

Drum habe ich weiter oben den 2N7000 vorgeschlagen. Der schaltet bei 3 Volt VGS bereits sicher durch. Zudem besitzt er nur den Bruchteil der Gate-Source-Kapazität des BUZ11-Oschis, d. h. der Arduino muß beim Umladen wesentlich weniger Strom liefern, was auch die Schaltzeit des Transistors beeinfluß. Spielt bei den paar Hundert Hertz einer PWM-Steuerung keine besondere Rolle, soll aber als Nebeneffekt nicht unerwähnt bleiben.

Grüße
Robert


sabrikara

Member
Hi zusammen,

nur kurz:

"Wer einen BUZ11 (V_{{GS}}(th) 4V max.) mit 5V ansteuert riskiert ein Abfackeln des MOSFETs, denn je nach Toleranz kann er bereit ganz gut aufgesteuert sein oder auch nicht."
Quelle - unter der Tabelle "Erklärung der wichtigsten Datenblattwerte"


Wuestenrose

Well-Known Member
Mahlzeit..,

Bei den paar Mikroampere, die die Dimmschnittstelle eines LCM-40 liefern kann, fackelt garantiert nix ab. Wenn der BUZ nicht ganz durchschaltet, dimmt hält das LCM nicht richtig.

Grüße
Robert


sabrikara

Member
Huhu,

alles klar. Ich mein hier und da wird das Ding ja im Netz benutzt, also ahnte ich schon dass die Aussage eventuell nicht auf "meine" Konstellation zu trifft. Dann werde ich mal weiter versuchen der Leistungselektronik auf den Grund zu gehen. ;)
Danke.
