Der Flowgrow Aquacomp

[MajorMadness]

hast du widerstände am pcf? versuch auch nochmal 2,2 oder 4,7k zusätzlich an SDA/SDL... Der DS ist so nen Modul, entweder es klappt oder halt nicht. Deswegen baue Ich mir meine selber. Mit dehnen hatte ich nie Probleme.

Achso: Batterie 3 oder 3,*V?



[Harrdy]

Batterie 3.6V
Keine widerstände am PCF

Mit Widerstände am SDA/SDL wird weder PCF8574 noch DS1307 gefunden.



[MajorMadness]

Nimm makl ne 3V CR2032. Damit laufen meine DS hier (fast) problemlos. Ich hatte vorher auch ne 3,5 oder so drin und damit ging auch öffters nichts...

Ich hatte das Problem noch nicht das mit zusätzlichen Widerständen zwischen SDA/SDL und 5V es Probleme gab, aber ein DS Modul was ich hier hab wollte nicht ohne. Bei den Selbstgebauten muss ich die immer rein machen damit es klappt. Allerdings ist dann das Problem das Manche I2C nicht wollen wenn die Uhr Widerstände hat.
Der Adafruit TSL2561 digital luminosity / lux / light sensor ist nen Beispiel dafür:

You may be wondering, how is it OK to connect a 3.3V chip like the TSL2561 to 5.0V data pins like the Arduino? Isn't that bad? Well, in this specific case its OK. I2c uses pullup lines to the 3.3V power pin, so the data is actually being sent at 3.3V. As long as all the sensors/device on the i2c bus are running on 3.3V power, we're fine. However, don't use a 5.0v powered i2c device (like the DS1307) with pullups at the same time as a 3.3V device like the TSL2561! If you want to use this sensor with a datalogger that uses the DS1307, remove any/all of the pullup resistors from the DS1307 SDA/SCL pins. The pullups built into the TSL2561 will then be active and keep the voltage at 3.3V which is safe for both the RTC and the sensor.



[Harrdy]

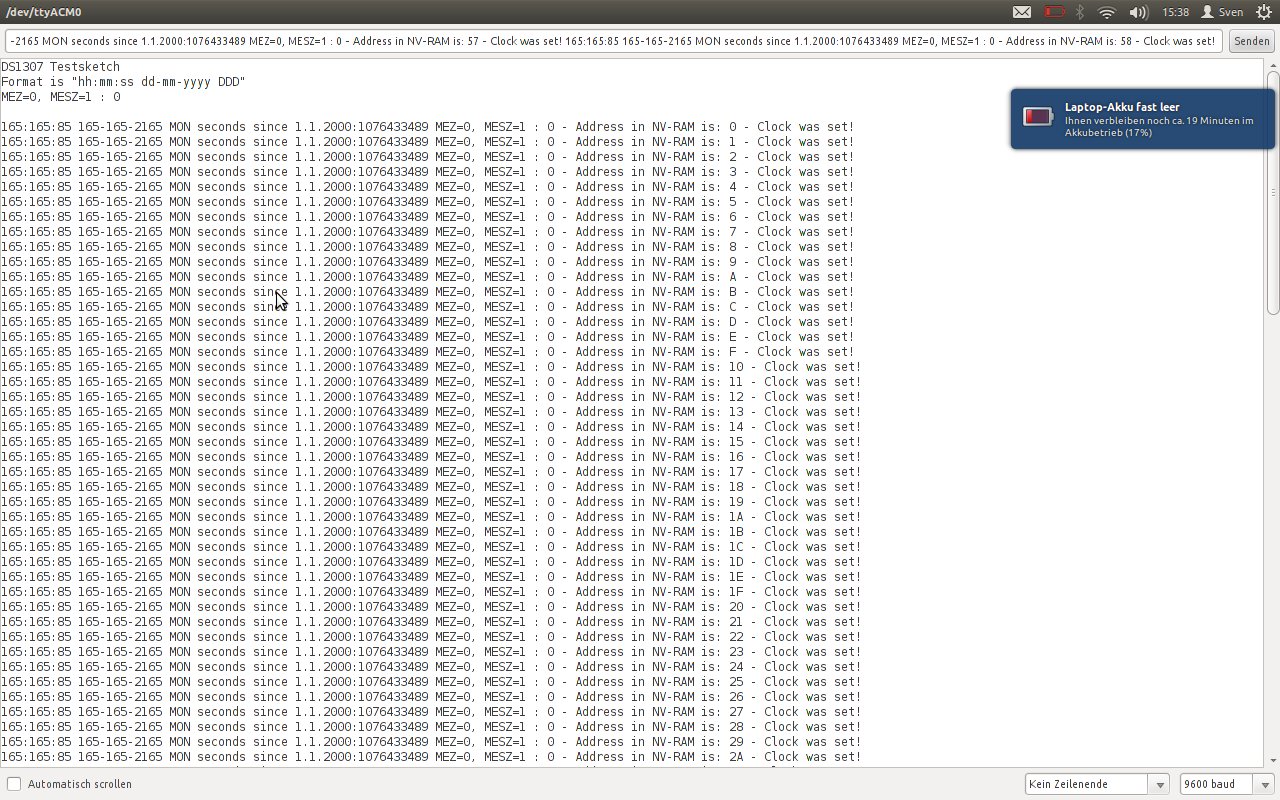

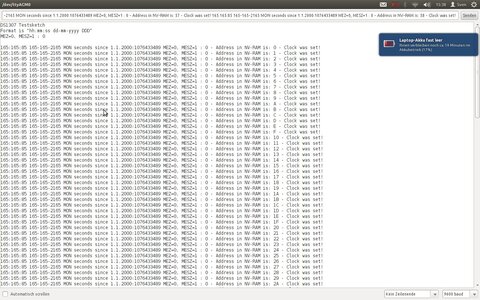

Leider nicht die erhoffte Lösung. In beiden Modulen probiert. Das neuere Modul lässt gar nichts von sich hören. Das ältere was ich eigentlich auch schon als defekt abgestempelt habe meldet zumindest etwas. Leider nichts sinnvolles.



[MajorMadness]

auch schonmal andere lib ausprobiert und uhr 2 mal gesetzt? habs grade nicht inm kopf, aber ich meine bei mir schmeisst der irgendwas mit 85 raus wenn die ds1307 nicht erkannt wird oder garnichts wenn man ihm beim laufen abzieht...
Ich muss nur leider gleich weg und komm erst montag ans schauen...



[Harrdy]

Ich depper die dinger gleich gegen die Wand ^^
Also Libs hab ich jetzt schon 3 verschieden probiert. Batterien hab ich auch schon alles mögliche durch. Statt der Batterie direkt den Batterie Pin anschließen auch. Uhrsetz setzen auch schon zick mal probiert. Irgendwo liegt der wurm noch noch drin. Hab das ganze auch bereits vom Breadboard runter und direkt am Arduino angeschlossen um Kontaktschwierigkeiten ausschließen zu können. Fehlanzeige.



[MajorMadness]

Wenn du es leid bist warte bis Montag. Schaffen wir schon



[Harrdy]

Dieses Wochenende ist eh Fasching angesagt, da kann das ding auch ruhig liegen bleiben ...
Aber mal sehen. Hab im Internet bereits gelesen das wenn das ding keine Batterie hat es zu diesem Symptom kommt. Minus der Batterie konnte ich messen und hat Kontakt. Bei Plus sieht das etwas anderst aus. Ich bin die Pins vom ds1307 abgefahren. Allerdings piept mein Multimetter nicht sondern zeigt nur Werte von 500-1400 an obwohl es auf Piepen eingestellt ist. Warum das so ist, kA. Habe ich noch nie gesehen. Werde mich wohl am Sonntag Abend/Montag weiter damit beschäftigen. Für heute ists genug. Danke aber schonmal für die Hilfe



[MajorMadness]

Plus der batterie ist am ic, minus aber gebrückt. Daher. Ohne batterie sollte er auch funktionieren solange er an 5v hängt. Batterie ist nur backup und hat sonst keine Funktion.

Schönes We, ich flüchte in den osten.



[Skibbie]

...ich bin jetzt auch dabei ! :flirt:

Können wir diesen Thread nicht anders aufbauen, so dass die Anleitungen alle in einem Stück sind und direkte Fragen und Probleme in einem anderen Thread geklärt werden?
Finde dieses Projekt wirklich genial. Bitte weiter machen :thumbs:

Gruß, Christian



[Skibbie]

...und fürs testen im Moment hab Ich mir einen aus China bestellt (mit Keypad und shipping 13€)...

Gibt es dazu auch eine Quelle oder beziehst du die dort mit Sonderkondtionen? :roll:

Gruß,
Christian



[MajorMadness]

Nope, einfach die Bucht weltweit durchsucht. Ist halt immer bisschen Glück, aber mit dem hatte Ich Glück. Im moment sind die Billigsten für 13-15€ drin, aber grade auch Neujahr da...



[Skibbie]

Ich liebäugle ja mit dem keypad Shield verbaut in der Abdeckung... Gibt es dafür auch noch Kappen für die Taster? Sollte ja wenigstens Spritzwasser geschützt sein. Habe bis jetzt gar nichts gefunden.
Alternativ wäre eine extra Folientastatur... Was waren eure Ideen dazu?

Habe mal eben für mich eine mögliche Anzeige auf 4x20LCD durchprobiert - würde die einzelnen Screens im 5sek Takt anzeigen lassen. Da ich noch kein Board hier habe, bleibt mir nichts anderes als mir Gedanken über Unwesentliches zu machen. :shocked: LCD TEXT



[MajorMadness]

Haha, ja das kenne Ich.
Also Tastaturen kenne Ich selber nicht. komischerweise auch noch nicht in nem Shop gesehen...
Anzeige wirde Ich nicht im 5s takt machen. Wenn du das 20x4 bisschen logisch aufbaust kommste mit weniger Seiten aus. 20 Zeichen für das Wort Montag zu opfern ist unlogisch. warum nicht "Mo 11.02. 14:38 26.4" (Date/Temp)?
Dinge wie Ausschaltzeit brauchste garnicht oder vergisste das? :bier:
Ich hab noch nichtmal 1 voll bekommen.

Wenn ich es schaffe kommt der Display Teil und die Anzeige aber endlich diese Woche...



[Skibbie]

...nagut - ich gebe zu, dass ich manchmal mehr auf Design achte als auf Funktion. Aber das kann ja später auch jeder selber machen wie er möchte. Das ist ja das tolle an diesen µCs. :smile:

Ich habe hier noch ein TI Launchpad rumfliegen. Mit den Ports müsste ich auskommen...meinst du man könnte dieses Projekt auch mit diesem hinbekommen?
