Dosierpumpen mit Schaltsteckdosen - Ein AquaGrow Mod
- Ersteller MajorMadness
- Erstellt am
Hallo Moritz,
vielen Dank für das schnelle zuschicken der Platine. Hat alles super geklappt :smile:
Habe auch bereits alle Stecker aufgelötet. War kein Problem.
Leider bin ich mit der Thematik nicht ganz so vertraut. Kannst du mal ein Bild hochladen, auf dem man alle angschlossenene Teile sieht, also welcher Pin wohin geht?
Also Anschluss Display, Steckdosen und Dosierpumpen.
Komme da nicht so ganz klar und wäre super nett von dir.
Danke Dir.
vielen Dank für das schnelle zuschicken der Platine. Hat alles super geklappt :smile:
Habe auch bereits alle Stecker aufgelötet. War kein Problem.
Leider bin ich mit der Thematik nicht ganz so vertraut. Kannst du mal ein Bild hochladen, auf dem man alle angschlossenene Teile sieht, also welcher Pin wohin geht?
Also Anschluss Display, Steckdosen und Dosierpumpen.
Komme da nicht so ganz klar und wäre super nett von dir.
Danke Dir.
rrnetz
Member
hugo1892":15ago1es schrieb:
HI

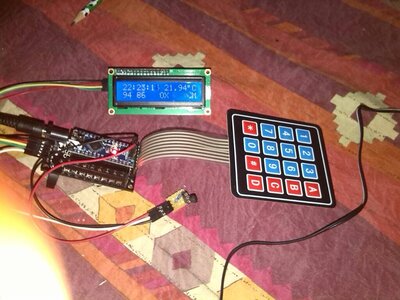

Anschluss Display, Tastatur kannst du oben in meinem Post sehen.
Steckdosen werden mit dem Relay (hinter dem Diesplay die Steckleiste) eingesteckt
Dosierpumpen kommen an die schwarzen schraubklemmen jenachdem wieviel und welchen (Pin) du nutzt.
Pinmapping steht in der config.h welche du ja siehst bevor du den Sketch kompilierst.
Hoffe konnt dir erstmal helfen.
Hi,
deinen Anschluss habe ich gesehen.
Habe ich das falsche Display?
Ich hatte das display das Mortiz damals empfohlen hat bestellt, war glaub gleich auf der ersten Seite seines Posts eine Einkaufsliste:
Display
Du hast auf deinem Bild auf der Linken Seite einen Stecker. Muss ich da noch was ran löten?
Danke Dir.
deinen Anschluss habe ich gesehen.
Habe ich das falsche Display?
Ich hatte das display das Mortiz damals empfohlen hat bestellt, war glaub gleich auf der ersten Seite seines Posts eine Einkaufsliste:
Display
Du hast auf deinem Bild auf der Linken Seite einen Stecker. Muss ich da noch was ran löten?
Danke Dir.
rrnetz
Member
was meinst du den runden oben links? das ist der stecker vom Netzteilhugo1892":1xzj874y schrieb:
hast du das LCD Backpack auch.
denn sonnst kannst du das LCD nicht anschliessen.
MajorMadness
Active Member
Danke Rene, viel besser hätte ich es auch nicht erklären können da:
- Ich den DosingControl nicht in Betrieb habe
- Nicht die möglichkeit hätte ihn in betrieb zu nehmen
- Ich ihn nur verwende um Sketche zu testen die Display/Keypad/Uhr benötigen

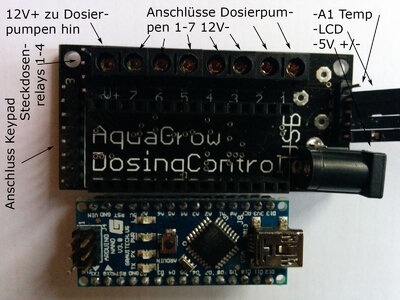

Aber ich hab nochmal nen Bild gemacht und bisschen drin gefotoshopped :sceptic:

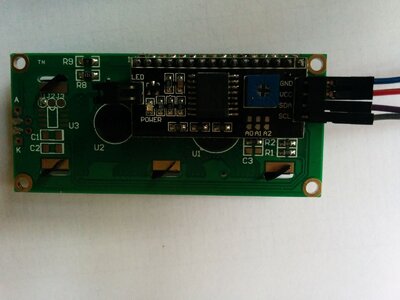

Und auch nochmal das LCD (1602) mit Backpack
Die bezeichnung am Backpack (SCL/SDA/VCC/GND) ist auch genau in der Reihenfolge auf der Platine.
Für den Temperatur Sensor (de rimmernoch nicht in der Software ist :keule: ) Muss ein 4,7K zwischen Signal (Weis) und 5V+ gepackt werden. Wenn Ich das menü fertig habe (es sieht schon sehr gut aus) baue ich den mit in den Sketch ein und gebe dann auch dazu ne Beschreibung. Leider teilt der sich ja den Anschluss mit dem LCD weswegen man da bisschen basteln muss, aber alles zu seine rZeit...
Dammit... bild ist irritierend... also 5V+/- ist natürlich gemeint die unteren beiden stecker der 4 auf den pins. Das runte unten ist der Anschluss für ein 12V Netzteil....
- Ich den DosingControl nicht in Betrieb habe
- Nicht die möglichkeit hätte ihn in betrieb zu nehmen
- Ich ihn nur verwende um Sketche zu testen die Display/Keypad/Uhr benötigen
Aber ich hab nochmal nen Bild gemacht und bisschen drin gefotoshopped :sceptic:
Und auch nochmal das LCD (1602) mit Backpack
Die bezeichnung am Backpack (SCL/SDA/VCC/GND) ist auch genau in der Reihenfolge auf der Platine.
Für den Temperatur Sensor (de rimmernoch nicht in der Software ist :keule: ) Muss ein 4,7K zwischen Signal (Weis) und 5V+ gepackt werden. Wenn Ich das menü fertig habe (es sieht schon sehr gut aus) baue ich den mit in den Sketch ein und gebe dann auch dazu ne Beschreibung. Leider teilt der sich ja den Anschluss mit dem LCD weswegen man da bisschen basteln muss, aber alles zu seine rZeit...
Dammit... bild ist irritierend... also 5V+/- ist natürlich gemeint die unteren beiden stecker der 4 auf den pins. Das runte unten ist der Anschluss für ein 12V Netzteil....
Anhänge
feifen:
MajorMadness
Active Member
Finde ich klasse und einfach umgesetzt.. Vor allem fiffig den Strom vom ISP ab zu greifen. Ich hab den Temp im Sketch mit menü auch schon drin, aber noch nicht so dass man ihn komplett einstellen kann und nicht wirklich getestet... mir fehlt mal wieder die zeit um es ferttig zu bauen. Ist einer der pläne für nächsten 2 Wochen urlaub...
rrnetz
Member
Danke
Hätte da nen paar verbesserungen fürs neue Board.
Dachte mir wenn ein tempsensor ran kommt fehlt ja noch +/- dafür. Könnte man nicht Anstelle der Stieftleiste auch kleinere Schraubbuchsen verwenden? So müsste man nix extra bauen als +/- verteiler oder ISP abgriff.
Da ich ja ein kleines Spielkind bin, wäre doch cool wenn du auf der Platine SMD-LED einbauen könntest so das man sieht welche Dosierpumpe grad Aktiv ist. Sind nur Gedanken von mir.
Wenn Code zum Testen hast immer her damit
Hätte da nen paar verbesserungen fürs neue Board.
Dachte mir wenn ein tempsensor ran kommt fehlt ja noch +/- dafür. Könnte man nicht Anstelle der Stieftleiste auch kleinere Schraubbuchsen verwenden? So müsste man nix extra bauen als +/- verteiler oder ISP abgriff.
Da ich ja ein kleines Spielkind bin, wäre doch cool wenn du auf der Platine SMD-LED einbauen könntest so das man sieht welche Dosierpumpe grad Aktiv ist. Sind nur Gedanken von mir.
Wenn Code zum Testen hast immer her damit
...ja, da ist schon das erste Problem
Also, Backpack ist angelötet und Display ist auch angeschlossen. Leuchten tuts ja ;-)
Zu den Dosierpumpen und Schaltrelais bin ich noch nicht gekommen.
Dachte ich kann zwischendurch die Dateien auf den Nano laden, und da ist auch schon der Haken.
Habe die Dateien von Github geladen rein in die Software und beim Upload kommt folgende Meldung:
Dachte ich kann die Dateien so wie sie sind erst mal hochladen. Mach ich da was falsch?
Danke Euch
Also, Backpack ist angelötet und Display ist auch angeschlossen. Leuchten tuts ja ;-)
Zu den Dosierpumpen und Schaltrelais bin ich noch nicht gekommen.
Dachte ich kann zwischendurch die Dateien auf den Nano laden, und da ist auch schon der Haken.
Habe die Dateien von Github geladen rein in die Software und beim Upload kommt folgende Meldung:
Code:
In file included from AquaGrowDosingTime.ino:9:
writeAnything.h: In function 'int EEPROM_writeAnything(int, const T&)':
writeAnything.h:3: error: expected initializer before '*' token
writeAnything.h:6: error: 'p' was not declared in this scope
writeAnything.h: In function 'int EEPROM_readAnything(int, T&)':
writeAnything.h:12: error: 'byte' was not declared in this scope
writeAnything.h:12: error: 'p' was not declared in this scope
writeAnything.h:12: error: expected primary-expression before ')' token
writeAnything.h:12: error: expected primary-expression before 'void'
In file included from AquaGrowDosingTime.ino:10:
structs.h: At global scope:
structs.h:8: error: 'boolean' does not name a type
structs.h:13: error: 'boolean' does not name a type
structs.h:15: error: 'byte' does not name a type
structs.h:16: error: 'byte' does not name a type
In file included from AquaGrowDosingTime.ino:11:
config.h:22: error: 'byte' does not name a type
config.h:24: error: 'byte' does not name a type
config.h:35: error: too many initializers for 'PUMP'
config.h:35: error: too many initializers for 'PUMP'
config.h:35: error: too many initializers for 'PUMP'
config.h:35: error: too many initializers for 'PUMP'
config.h:35: error: invalid conversion from 'const char*' to 'char'
config.h:35: error: invalid conversion from 'const char*' to 'char'
config.h:35: error: invalid conversion from 'const char*' to 'char'
config.h:35: error: invalid conversion from 'const char*' to 'char'
config.h:38: error: 'boolean' does not name a type
config.h:40: error: 'byte' does not name a type
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
config.h:46: error: too many initializers for 'RELAY'
AquaGrowDosingTime:25: error: variable or field 'keypadEvent' declared void
AquaGrowDosingTime:25: error: 'KeypadEvent' was not declared in this scope
AquaGrowDosingTime:14: error: 'Timer' does not name a type
AquaGrowDosingTime:15: error: 'RTC_DS1307' does not name a type
AquaGrowDosingTime:16: error: 'LiquidCrystal_I2C' does not name a type
AquaGrowDosingTime:43: error: 'Keypad_I2C' does not name a type
AquaGrowDosingTime.ino: In function 'void setup()':
AquaGrowDosingTime:49: error: 'rtc' was not declared in this scope
AquaGrowDosingTime:50: error: 'keypad' was not declared in this scope
AquaGrowDosingTime:51: error: 'keypadEvent' was not declared in this scope
AquaGrowDosingTime:56: error: 'lcd' was not declared in this scope
AquaGrowDosingTime:58: error: 'dosingPins' was not declared in this scope
AquaGrowDosingTime:61: error: 'relayPIN' was not declared in this scope
AquaGrowDosingTime.ino: In function 'void loop()':
AquaGrowDosingTime:69: error: 'rtc' was not declared in this scope
AquaGrowDosingTime:70: error: 't' was not declared in this scope
AquaGrowDosingTime:71: error: 'keypad' was not declared in this scope
AquaGrowDosingTime:92: error: 'lcd' was not declared in this scope
Clock.ino: In function 'String retTime()':
Clock:2: error: 'rtc' was not declared in this scope
Dosing.ino: In function 'void resetPumps()':
Dosing:2: error: 'rtc' was not declared in this scope
Dosing:5: error: 'rtc' was not declared in this scope
Dosing:8: error: 'dosingState' was not declared in this scope
Dosing.ino: In function 'void setDosing()':
Dosing:15: error: 'struct PUMP' has no member named 'active'
Dosing:16: error: 'rtc' was not declared in this scope
Dosing:16: error: 'dosingPins' was not declared in this scope
Dosing:16: error: 'struct PUMP' has no member named 'pinAddr'
Dosing:16: error: 'dosingState' was not declared in this scope
Dosing:19: error: 'struct PUMP' has no member named 'mldosing'
Dosing:19: error: 'dosingMlMin' was not declared in this scope
Dosing:20: error: 't' was not declared in this scope
Dosing:20: error: 'struct PUMP' has no member named 'pinAddr'
Dosing:22: error: 'struct PUMP' has no member named 'mldosing'
Dosing.ino: In function 'void writeLCD(int, int)':
Dosing:33: error: 'lcd' was not declared in this scope
Relay.ino: In function 'void setRelay()':
Relay:5: error: 'relayPIN' was not declared in this scope
Relay:7: error: 'lcd' was not declared in this scope
Relay.ino: In function 'boolean findState(byte)':
Relay:21: error: 'rtc' was not declared in this scope
Relay:26: error: 'struct RELAY' has no member named 'state'
Serial.ino: In function 'void serialHandler(String)':
Serial:26: error: 'rtc' was not declared in this scope
Serial:39: error: 't' was not declared in this scope
Serial:39: error: 'dosingPins' was not declared in this scope
keypad.ino: At global scope:
keypad:2: error: variable or field 'keypadEvent' declared void
keypad:2: error: 'KeypadEvent' was not declared in this scopeDachte ich kann die Dateien so wie sie sind erst mal hochladen. Mach ich da was falsch?
Danke Euch
MajorMadness
Active Member
Jup
machst was falsch. Entweder beim entpacken nicht alles an die richtige stelle verschoben oder nicht alle libs drin. Mach es dir einfach und lad die komplette IDE runter. Dadrin ist der code unter Beispiele mit allen Dateien und libs. Das ist am einfachsten und auch das womit ich arbeite. Beim speichern musst du nem neuen Ort angeben, das ist dann der Ordner den du danach offenen musst wenn du nochmal was änderst.
machst was falsch. Entweder beim entpacken nicht alles an die richtige stelle verschoben oder nicht alle libs drin. Mach es dir einfach und lad die komplette IDE runter. Dadrin ist der code unter Beispiele mit allen Dateien und libs. Das ist am einfachsten und auch das womit ich arbeite. Beim speichern musst du nem neuen Ort angeben, das ist dann der Ordner den du danach offenen musst wenn du nochmal was änderst.Hi Moritz,
erst mal danke für deine Geduld. Ich bin da leider auf volle Hilfe angewiesen.
Ich hoffe meine blöden Fragen helfen auch anderen.
Was habe ich jetzt gemacht:
Die IDE hab ich runter geladen, daraus unter examples, AquaGrowDosingTime die Datei AquaGrowDosingTime.ino geöffnet. Die anderen Dateien werden dann auch gleich mit geöffnet. Das ganze habe ich dann separat abgespeichert. Dann versucht hochzuladen, leider mit dem gleichen Ergebnis.
Ach so, das ganze mach ich unter Mac.
erst mal danke für deine Geduld. Ich bin da leider auf volle Hilfe angewiesen.
Ich hoffe meine blöden Fragen helfen auch anderen.
Was habe ich jetzt gemacht:
Die IDE hab ich runter geladen, daraus unter examples, AquaGrowDosingTime die Datei AquaGrowDosingTime.ino geöffnet. Die anderen Dateien werden dann auch gleich mit geöffnet. Das ganze habe ich dann separat abgespeichert. Dann versucht hochzuladen, leider mit dem gleichen Ergebnis.
Ach so, das ganze mach ich unter Mac.
