Led High Power DIY

ghostfish

Member
Hi Otto

ja der Kühler ist ne ganz schöne Ansage. Ich habe 25x 1W LED auf einem dieser Kühler am laufen, dass reicht auch (passiv).

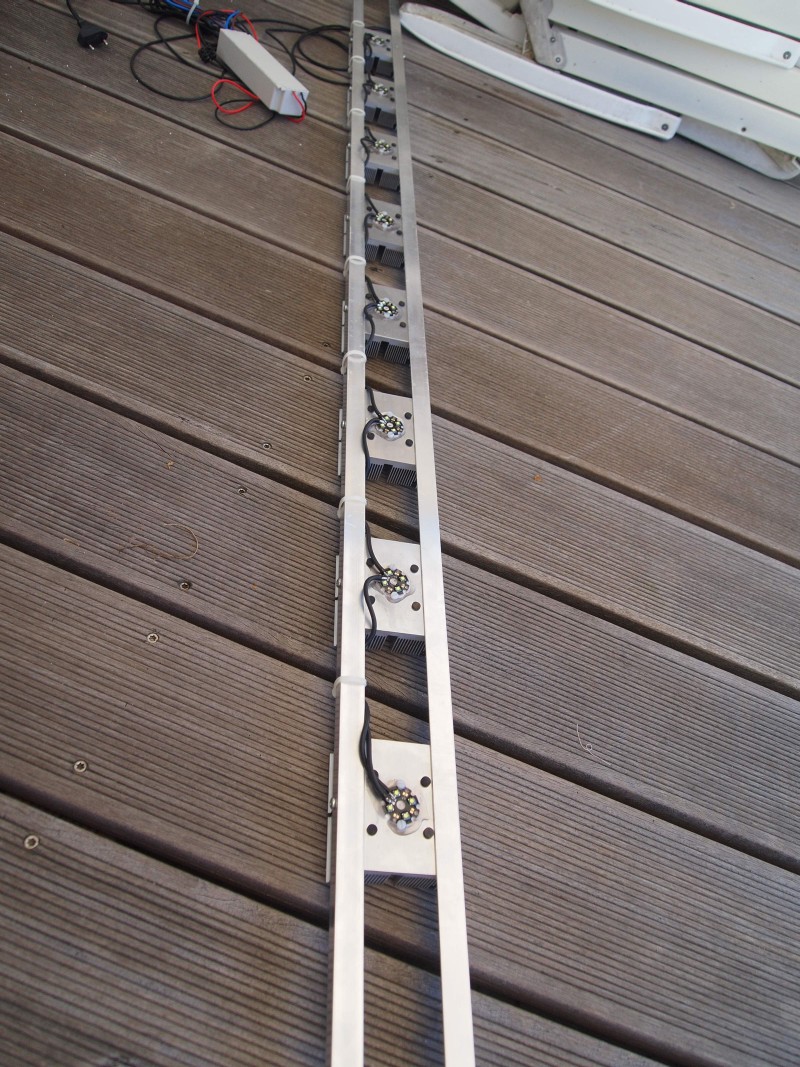

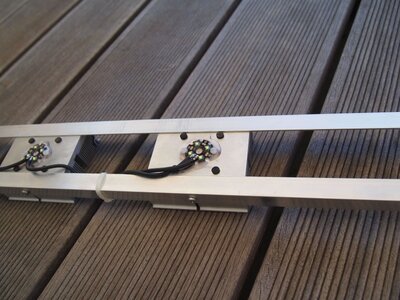

So sieht meine neue 50W Lampe aus


Anhänge

  • 375xp-g3.jpg
    188,7 KB · Aufrufe: 1.413
  • 375xp-g4.jpg
    321,2 KB · Aufrufe: 1.413

OttoFaerber

Member
Hallo zusammen

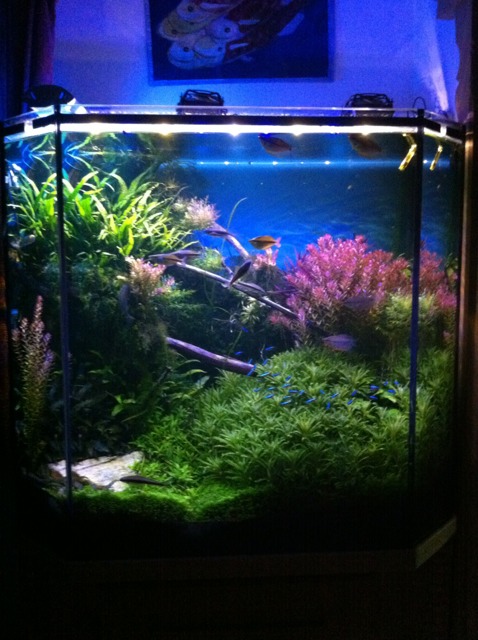

nur als Farbdemo
meine blau + warmton dämmerbeleuchtung



Gesendet von meinem iPad


Anhänge

  • ImageUploadedByTapatalk HD1345491980.743504.jpg
    ImageUploadedByTapatalk HD1345491980.743504.jpg
    92,6 KB · Aufrufe: 1.373

Daniel 81

Member
Hallo in die Runde,

@Thomas

wie betreibst du deine Neue Leuchte genau?
hab auch bei dem Scnäppchen von 4Cree Modulen zugeschlagen und weiss noch nicht so recht wie ich sie befeuern soll/kann.
auf jednfall sehen deine Bilder erfolgsversprechend aus.

@Otto

woran würdest du deinen Wachstum in der Tiefe deines Beckens festmachen eher an den Blauen Leds oder an den rotlastigeren 3000k Leds ?? bzw wie ist das wachstum im moment??

Da ich Plane mein Vision 450 auf Led um zustellen und mich nun doch an den Selbstbau wagen möchte würde ich mich über Unterstützung freuen ....

Geplant sind 2 äusser Leisten mit je 7 od 8 Cree XP G2 @ 700mah sowie ein mittelstrang mit 4 von den oben genannten Cree modulen auf Heatsinks

Desweiteren 2 Leisten mit 15 je 1w roten und Blauen Leds fürs farbspektrum.

wäre das ein Anfang für eine Planung?

LG Daniel


OttoFaerber

Member
Hallo zusammen

@ Daniel

das Wachstum ist in der Tiefe nach wie vor wesentliche besser als ohne die zusätzliche Leiste.
Ich würde das auf allein auf die blauen LEDs zurückführen da bei abdecken der blauen
in der Tiefe nicht viel Licht zu bemerken ist.
Ich bemerke aber, dass die 3100K den Pflanzen weiter an der Oberfläche sehr gut tun
( der Balken blau und 3100K läuft abends zwischen 20:00 und 23:00 als Dämmerlicht )
man sieht ja auf dem Bild dass die Obere hälfte des Beckens sehr schön wächst.
Sie war vorher durch die starken Spots eher Lichtgeschädigt.

Alles in allem ist die Kombi
von 11:00 - 20:00 4 * 50 Watt + ( 5 * 3 Watt 3100 K ) + ( 5 * 3 Watt 445nm )
von 20:00 - 23:00 ( 5 * 3 Watt 3100 K ) + ( 5 * 3 Watt 445nm )
glaube ich für ein so hohes Becken eine gute Lösung.


ghostfish

Member
Hallo Daniel

ich habe 8 dieser 4er Cree Module auf einem Meanwell LPC 60 1050 Treiber beschaltet. 4 in Reihe und davon 2 parallel.
Es liegen dabei genau 48V an, also das was der Treiber max. liefert.
Wenn der Bootslack trocken ist, mit denen ich die LEDs bestrichen habe, werde ich sehen wie es mit der Temperatur aussieht.


Daniel 81

Member
Hallo Thomas,

klingt gut- da ich aber nurn laie bin-

was ist wenn ein strang ausfällt, werden die anderen leds dann Gegrillt?http://www.flowgrow.de/posting.php?mode=reply&f=6&t=20716#


ghostfish

Member
Nein, die können theoretisch bis zu 1,5A aushalten.
Man könnte auch 2x LPC 35 700 verwenden, da ist man dann bei knapp 70W Gesamt.
Und bei den LEDs finde ich 1,5qmm Litze fast schon zu dick bei dem kleinen Star, da reicht wahrscheinlich 1qmm auch voll und ganz.


Daniel 81

Member
Abend an alle,

da mich das mit meiner geplanten Led Beleuchtung noch nicht in ruhe lässt hätte ich an die Profis und Bastler unter euch eine Frage

ließen sich mit dem Teil ------------http://www.ebay.de/itm/TAGESLICHTSIMULATOR-m-4-Programme-4-steuerbare-R-G-B-W-12V-24V-NEU-LAGERWARE-/320968172928?pt=de_haus_garten_tierbedarf_fische&hash=item4abb31a580---------

auch Cree Leds sowie High power leds auf star platine , quasi die roten und blauen wie sie Otto benutzt auch damit steuern wenn jed lichtleiste auf ca24 V laufen würde( 7x 3,2 unsw) :?

bzw wie wäre ein optimaler schaltplan für sowas-reihenbelegung der leds??

über Tipps und Tricks wäre ich froh und Dankbar


ghostfish

Member
Hallo Daniel

das ist nur eine Steuerung, Netzteile braucht man da auch noch. Die Volt sind erstmal nicht so wichtig wie der Strom, mit dem die LED betrieben werden. Das Netzteil, auch Treiber genannt, muss nur genug Volt liefern können.


ghostfish

Member
Also diese 4er XP Module werden mit 525mA schon gut warm. Mit IR messe ich da fast 70°C im inneren obwohl die Dinger verschraubt sind. Die CPU Kühlkörper haben passiv so ca. 35°C. Von den Lumen her sind das in etwa 6400 / 375 = 17lm/L.
Momentan würde ich das aber eher als unterste Grenze ansehen. Ich habe die vorhandenen 2x54W T5 jetzt nochmal 5Std. zusätzlich geschaltet.


Microsash

Member
Hallo,

Auch bei mir gehts weiter.....

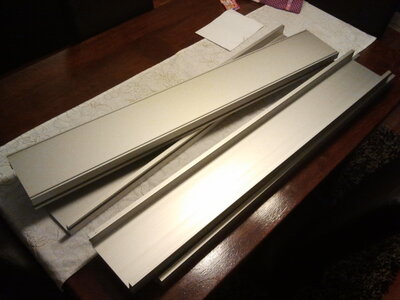

So hab ich noch zusätzlich rot/blaue Module und endlich kam das Aluprofil:



4m/14kg haben ihren Preis....aber zum guten Glück hab ich connections...... :flirt:

Gruß

Sash


Anhänge

  • 2012-09-14 19.59.17.jpg
    2012-09-14 19.59.17.jpg
    91 KB · Aufrufe: 1.038
