Wuestenrose
Well-Known Member
Wir werden sehen. NLDDs und der Bridgelux-Streifen sind auf dem Weg zu mir.
LED Beleuchtung 200x50x60 Becken Bridgelux Thrive
- Ersteller Starsurfer78
- Erstellt am
Ich bin aufs Ergebnis gespannt.
Meine NLDD sind leider heute nicht gekommen, GLS hat leider geschlampt.
Grüße
Lars
Wuestenrose
Well-Known Member
Mahlzeit…
Den Stromwandler müsste ich aber auch erst kaufen und Versandkostenfreiheit hab ich bei Digikey oder Mouser erst ab 50 Euro Nettobestellwert. Drunter bezahle ich 18 bzw. 20 Euro für den Versand. Ich wähle daher keine der beiden Alternativen.

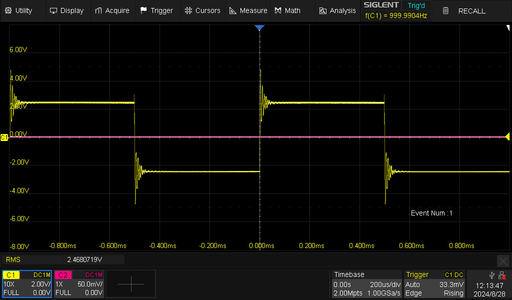

Den NLDD kann ich nicht per Trennübertrager ansteuern. Magnetische Übertrager übertragen nur den Wechselspannungsanteil, nicht aber den Gleichspannungsanteil. Ihre Ausgangsspannung ist daher immer symmetrisch zum Nullpunkt. Der NLDD erwartet aber ein unsymmetrisches Signal mit einem positiven DC-Offset vom halben Peakwert. Zudem schwingen Übertrager bei Rechtecksignalen ganz kräftig über:
Und das will ich dem NLDD nicht zumuten. Den Strom messe ich über den Spannungsfall an einem 0,1-Ohm-Widerstand. Über den Widerstand hänge ich den Übertrager und kann dann den Strom, wenn auch mit Überschwingern, oszillografieren.
Viele Grüße
Robert
Den Stromwandler müsste ich aber auch erst kaufen und Versandkostenfreiheit hab ich bei Digikey oder Mouser erst ab 50 Euro Nettobestellwert. Drunter bezahle ich 18 bzw. 20 Euro für den Versand. Ich wähle daher keine der beiden Alternativen.

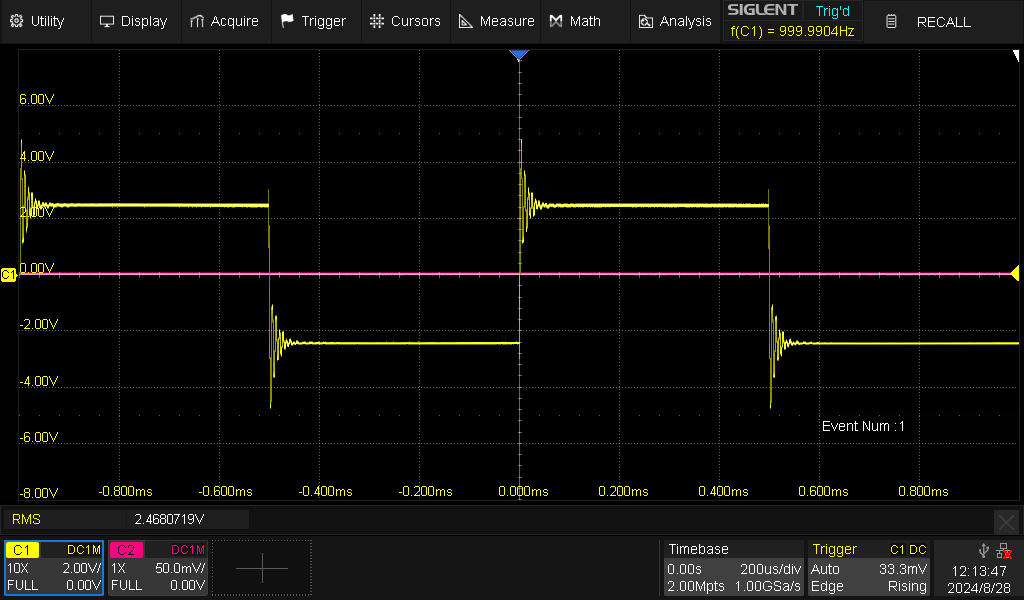

Den NLDD kann ich nicht per Trennübertrager ansteuern. Magnetische Übertrager übertragen nur den Wechselspannungsanteil, nicht aber den Gleichspannungsanteil. Ihre Ausgangsspannung ist daher immer symmetrisch zum Nullpunkt. Der NLDD erwartet aber ein unsymmetrisches Signal mit einem positiven DC-Offset vom halben Peakwert. Zudem schwingen Übertrager bei Rechtecksignalen ganz kräftig über:
Und das will ich dem NLDD nicht zumuten. Den Strom messe ich über den Spannungsfall an einem 0,1-Ohm-Widerstand. Über den Widerstand hänge ich den Übertrager und kann dann den Strom, wenn auch mit Überschwingern, oszillografieren.
Viele Grüße
Robert
Hey,
Ich hab heute meine 4x50cm Bridgelux in Betrieb genommen, jeweils 1x NLDD-1050H.
Gesteuert über nen TC420, Signal vorm Mosfet abgegriffen.
Netzteil Meanwell HLG-150-24A.
Grundsätzlich läuft es, auch dimmbar, aber ist das normal das die NLDD "summen"?

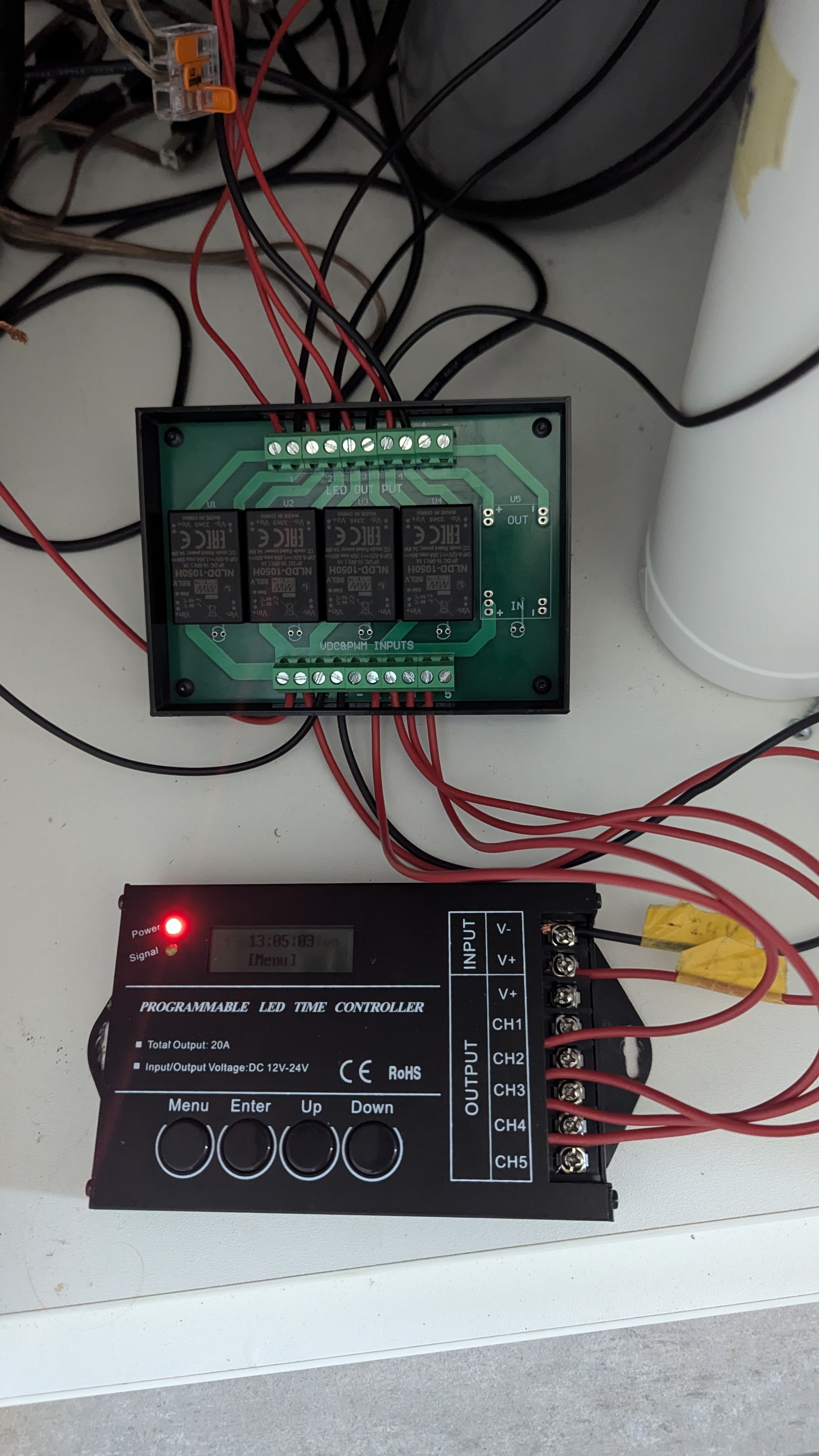

Verkabelt ist das folgendermaßen,
24V +/- vom Netzteil auf die Platine (s.u.), die +/- Anschlüsse sind durchgeschliffen, also von da aus dann zum TC420.
CH2-5 Signal (CH1 ist deffek) geht dann auf die den jeweiligen PWM Eingang.
Output 1-4 jeweils zu einem LED Streifen.
Grüße
Lars
Ich hab heute meine 4x50cm Bridgelux in Betrieb genommen, jeweils 1x NLDD-1050H.
Gesteuert über nen TC420, Signal vorm Mosfet abgegriffen.
Netzteil Meanwell HLG-150-24A.
Grundsätzlich läuft es, auch dimmbar, aber ist das normal das die NLDD "summen"?

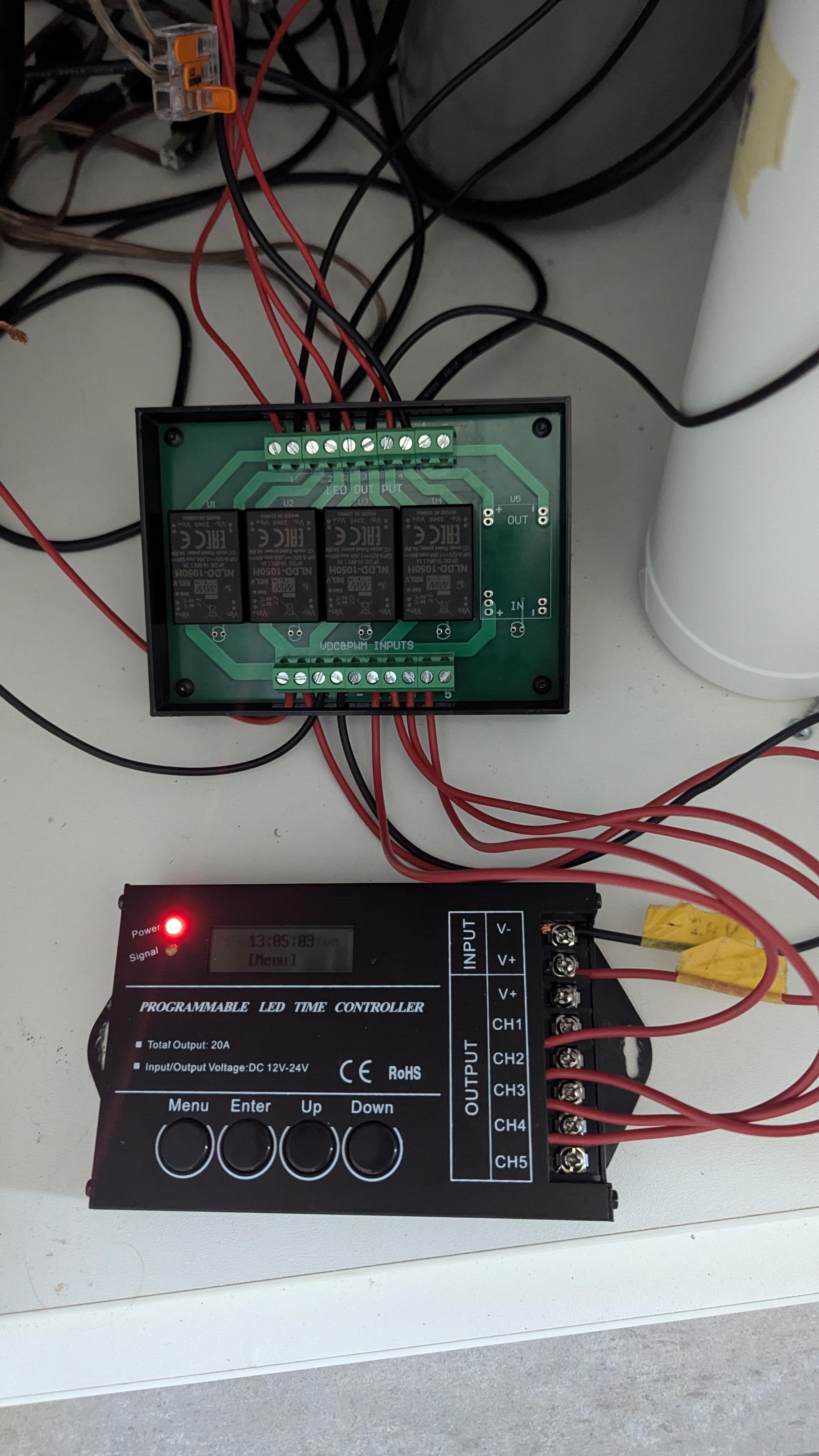

Verkabelt ist das folgendermaßen,
24V +/- vom Netzteil auf die Platine (s.u.), die +/- Anschlüsse sind durchgeschliffen, also von da aus dann zum TC420.
CH2-5 Signal (CH1 ist deffek) geht dann auf die den jeweiligen PWM Eingang.
Output 1-4 jeweils zu einem LED Streifen.
Grüße
Lars
Wuestenrose
Well-Known Member
Hallo…
Schöne Platine für die NLDDs. Selbst gemacht? Die LEDs hättest Du noch bestücken können
.
Ich gehe davon aus, daß die 300 Hz PWM-Frequenz des TC420 hörbar durchschlagen. Summen sie auch, wenn der TC420 abgeklemmt ist?
Viele Grüße
Robert
Schöne Platine für die NLDDs. Selbst gemacht? Die LEDs hättest Du noch bestücken können
.Ich gehe davon aus, daß die 300 Hz PWM-Frequenz des TC420 hörbar durchschlagen. Summen sie auch, wenn der TC420 abgeklemmt ist?
Viele Grüße
Robert
Hey,
Hatte die Platine irgendwo zufällig auf nem Bild gesehen und da ich nicht so der Fan von der "fliegenden Verkabelung" beim 'HW' bin, war das die beste Lösung für meinen inneren Monk.
Gab auch die Gerber-Files dazu, aber vor ein paar Monaten fand ich die Platine dann (ohne Bestückung) für rund 7€ beim AliExpress, und ich brauchte ja nur eine, da hat sich Fertigen lassen dann nicht gelohnt.
Bei 4 NLDD ist das bei offener Türe schon gut hörbar, aber mit geschlossener Türe glücklicherweise nicht.
War nur etwas überrascht, das es doch deutlich hörbar ist.
(An nem anderen Becken hab ich nen Meanwell LCM an nem TC, da hört man halt nix.)
Grüße,
Lars
nein, nicht selbst gemacht, nur selbst gekauft. Lediglich das "Gehäuse" hab ich dann dazu passend gedruckt.
Hatte die Platine irgendwo zufällig auf nem Bild gesehen und da ich nicht so der Fan von der "fliegenden Verkabelung" beim 'HW' bin, war das die beste Lösung für meinen inneren Monk.
Gab auch die Gerber-Files dazu, aber vor ein paar Monaten fand ich die Platine dann (ohne Bestückung) für rund 7€ beim AliExpress, und ich brauchte ja nur eine, da hat sich Fertigen lassen dann nicht gelohnt.
Ich hab gar nicht nachgemessen was da für welche rein könnten, wobei von unten hat die Platine aber auch noch n Platz für nen SMD Widerstand, da kann man dann sicherlich nen passenden Vorwiderstand zur LED platzieren.Die LEDs hättest Du noch bestücken können
Nein, dann ist Ruhe. Hatte auch schon die Vermutung das es an der Frequenz liegt.
Bei 4 NLDD ist das bei offener Türe schon gut hörbar, aber mit geschlossener Türe glücklicherweise nicht.
War nur etwas überrascht, das es doch deutlich hörbar ist.
(An nem anderen Becken hab ich nen Meanwell LCM an nem TC, da hört man halt nix.)
Grüße,
Lars
Ja, die hab ich, aber oben summt nix, und auch das Netzteil ist stumm.
Sind definitiv die KSQ, - wenn man die abdeckt, dann wirds auch leiser. Ich denke Roberts Vermutung mit der PWM Frequenz wird schon stimmen.
Grüße
Lars
Zer0Fame
Well-Known Member
Hey,
da frage ich mich, warum deins summt und meine nicht. Ich hab das 700er und das 1400er ... und warum summt mein Profil?
Damit will ich nicht sagen, dass Robert falsch liegt, ich würde niemals seine Kompetenz in Frage stellen. Mich interessiert ernsthaft, warum bei gleichem Setup das Teil bei dir brummt und bei mir nicht.
Und interessiere mich auch dafür, ob die 300Hz PWN-Frequenz auch das summen an meinem Aluprofil verursachen kann ... ich könnte mir denken, dass die bei 100% nicht auftritt, weil einfach durchgeschleift wird ... und die nächste Frage: Kann man das irgendwie abstellen?
War nämlich der Grund, warum ich das 700er statt das 1400er NLDD verbaut habe ... damit es nur 2*30 Minuten summt und nicht den ganzen Tag.
da frage ich mich, warum deins summt und meine nicht. Ich hab das 700er und das 1400er ... und warum summt mein Profil?
Damit will ich nicht sagen, dass Robert falsch liegt, ich würde niemals seine Kompetenz in Frage stellen. Mich interessiert ernsthaft, warum bei gleichem Setup das Teil bei dir brummt und bei mir nicht.
Und interessiere mich auch dafür, ob die 300Hz PWN-Frequenz auch das summen an meinem Aluprofil verursachen kann ... ich könnte mir denken, dass die bei 100% nicht auftritt, weil einfach durchgeschleift wird ... und die nächste Frage: Kann man das irgendwie abstellen?
War nämlich der Grund, warum ich das 700er statt das 1400er NLDD verbaut habe ... damit es nur 2*30 Minuten summt und nicht den ganzen Tag.
Wuestenrose
Well-Known Member
Hallo…
Danke für soviel Vorschußlorbeeren, aber ich halte mich nicht für unfehlbar. Woher auch? Wir werden's ja sehen oder, besser, hören, wenn ich's bei mir aufbaue. Ich habe bei Coilcraft mal Muster für 'nen Stromwandler angefragt, vielleicht krieg ich ja was.
Viele Grüße
Danke für soviel Vorschußlorbeeren, aber ich halte mich nicht für unfehlbar. Woher auch? Wir werden's ja sehen oder, besser, hören, wenn ich's bei mir aufbaue. Ich habe bei Coilcraft mal Muster für 'nen Stromwandler angefragt, vielleicht krieg ich ja was.
Viele Grüße
Alter Schwede
Member
Ein bisschen+ off topic.
Ich montiere meine Bridgelux LED auf eine 1 mm dicke doppelseitige FR4 Platine. Der Layout ist mit max Kupper um eine gute Wärmeleitung zu haben.
Dann benutze ich 3M-468-19-55 doppelheftendes Akryltape um es an einer Aluprofil zu befestigen. Irgendwo im Netz habe ich den Wärmeleitwert für den Tape gefunden, und vergessen.
Ich montiere meine Bridgelux LED auf eine 1 mm dicke doppelseitige FR4 Platine. Der Layout ist mit max Kupper um eine gute Wärmeleitung zu haben.
Dann benutze ich 3M-468-19-55 doppelheftendes Akryltape um es an einer Aluprofil zu befestigen. Irgendwo im Netz habe ich den Wärmeleitwert für den Tape gefunden, und vergessen.
Wuestenrose
Well-Known Member
'N Abend...
Nö. Aber sweepen kann mein 33120A, mit dem ich die NLDDs ansteuern werde, auch. Die vertragen eh nur PWM-Frequenzen zwischen 100 Hz und 1 kHz. Ich werde das mal mittesten.
Viele Grüße
Robert
Nö. Aber sweepen kann mein 33120A, mit dem ich die NLDDs ansteuern werde, auch. Die vertragen eh nur PWM-Frequenzen zwischen 100 Hz und 1 kHz. Ich werde das mal mittesten.
Viele Grüße
Robert
Wuestenrose
Well-Known Member
'N Abend...
Gerade die Bestätigung erhalten: Your sample request has been shipped
Froi
Danke, Coilcraft. Ich mein, die sind ja auch nicht auf den Kopf gefallen dort und wissen sicher, daß von mir jetzt keine Millionen-Order nachkommen wird. Texas Instruments war früher auch so kulant gegenüber Hobbybastlern, inzwischen sind'ses nemme.
Viele Grüße
Robert
Gerade die Bestätigung erhalten: Your sample request has been shipped
Froi
Danke, Coilcraft. Ich mein, die sind ja auch nicht auf den Kopf gefallen dort und wissen sicher, daß von mir jetzt keine Millionen-Order nachkommen wird. Texas Instruments war früher auch so kulant gegenüber Hobbybastlern, inzwischen sind'ses nemme.
Viele Grüße
Robert
Zuletzt bearbeitet:
Wuestenrose
Well-Known Member
Moin...
Oh, schon da:
Doppel-FroiFroi
Allerdings bin ich seit heute Mittag 580 km vom Paket entfernt...
Viele Grüße
Robert
Oh, schon da:
Doppel-FroiFroi
Allerdings bin ich seit heute Mittag 580 km vom Paket entfernt...
Viele Grüße
Robert
