LED Leuchte Marke Eigenbau V4
- Ersteller Tiegars
- Erstellt am
Stefan 34
Member
Hallo Javi,
auch ich spiele mit der Überlegung mein Deltabecken von T5 LSR auf LED umzurüsten.
Deine Bilder haben mich in meiner Überlegung weiter bestärkt dies auch umzusetzen
Habe die Problematik dass ich die Ecken schlecht ausgeleuchtet bekomme. Ich habe eine geschlossenen selbstbau Abdeckung und frage mich ob es auch möglich ist LED's in eine geschlossene Abdeckung zu montieren.
Auf was muss hier speziell geachtet werden?
LG
Stefan
auch ich spiele mit der Überlegung mein Deltabecken von T5 LSR auf LED umzurüsten.
Deine Bilder haben mich in meiner Überlegung weiter bestärkt dies auch umzusetzen
Habe die Problematik dass ich die Ecken schlecht ausgeleuchtet bekomme. Ich habe eine geschlossenen selbstbau Abdeckung und frage mich ob es auch möglich ist LED's in eine geschlossene Abdeckung zu montieren.
Auf was muss hier speziell geachtet werden?
LG
Stefan
Tiegars
Member
Hallo Stefan,
sorry das ich erst jetzt antworte. Aber meine Brille ist mir in den Feiertagen auf den Boden gefallen und sah darum nicht mehr an den Bildschirm. Das Alter macht einem zu schaffen *g Hab nun eine Neue.
Bei einer geschlossenen Abdeckung würde ich versuchen die Leds zu schützen. Ich habe es z.b. hier gemacht mit einer Aluminiumschiene die eine Abdeckung hat. Mit dem solltest du dann keine Probleme haben mit Wasserspritzer. Die KSQ ist egal ob die dann drin einbaust oder draussen. Ich würde sie eher draussen lassen wegen der Wärme. Du musst die Wärme dann rausbringen. An Ventilatoren kommst eh nicht vorbei wegen der Wärme der Leds.
Übirgens hier habe ich eine Juwelabdeckung umgebaut.

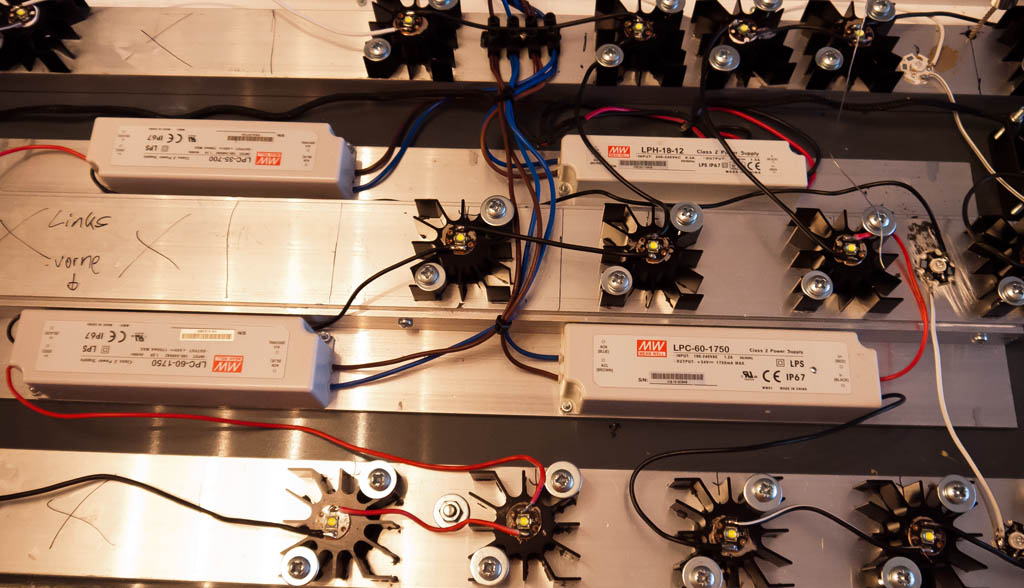

Und noch ein Bild der KSQ weil ich immer wieder gefragt werde wieso ich so viele verwende.
Links oben ist die KSQ für die blauen und roten Leds. Rechts oben ist ein Netzteil für die Ventilatoren. Und die beiden unteren sind für die Cree Leds.
sorry das ich erst jetzt antworte. Aber meine Brille ist mir in den Feiertagen auf den Boden gefallen und sah darum nicht mehr an den Bildschirm. Das Alter macht einem zu schaffen *g Hab nun eine Neue.
Bei einer geschlossenen Abdeckung würde ich versuchen die Leds zu schützen. Ich habe es z.b. hier gemacht mit einer Aluminiumschiene die eine Abdeckung hat. Mit dem solltest du dann keine Probleme haben mit Wasserspritzer. Die KSQ ist egal ob die dann drin einbaust oder draussen. Ich würde sie eher draussen lassen wegen der Wärme. Du musst die Wärme dann rausbringen. An Ventilatoren kommst eh nicht vorbei wegen der Wärme der Leds.
Übirgens hier habe ich eine Juwelabdeckung umgebaut.

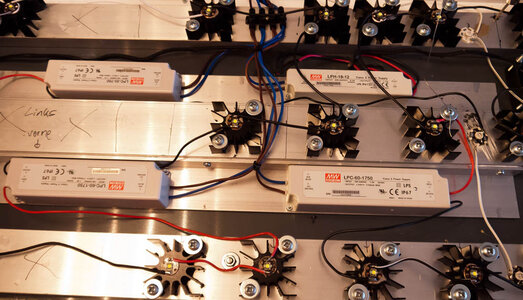

Und noch ein Bild der KSQ weil ich immer wieder gefragt werde wieso ich so viele verwende.
Links oben ist die KSQ für die blauen und roten Leds. Rechts oben ist ein Netzteil für die Ventilatoren. Und die beiden unteren sind für die Cree Leds.
Anhänge
Stefan 34
Member
Hallo Javi,
ja ja so ist das als Brillenträger.....geht mir leider genauso. Ohne ist man aufgeschmissen
Vielen Dank für deine aussagekräftigen Bilder und deine Bauanleitung. Ich denke diese werden mir bei meinem sehr behillich sein.
Habe mich inzwischen schon ein wenig durch das Forum gelesen und hoffe mittlerweile etwas über die LED Technik aufgeschnappt zu haben. Elektrotechnik liegt mir nicht wirklich, aber ich bin ja immer bereit etwas neues zu lernen :-/

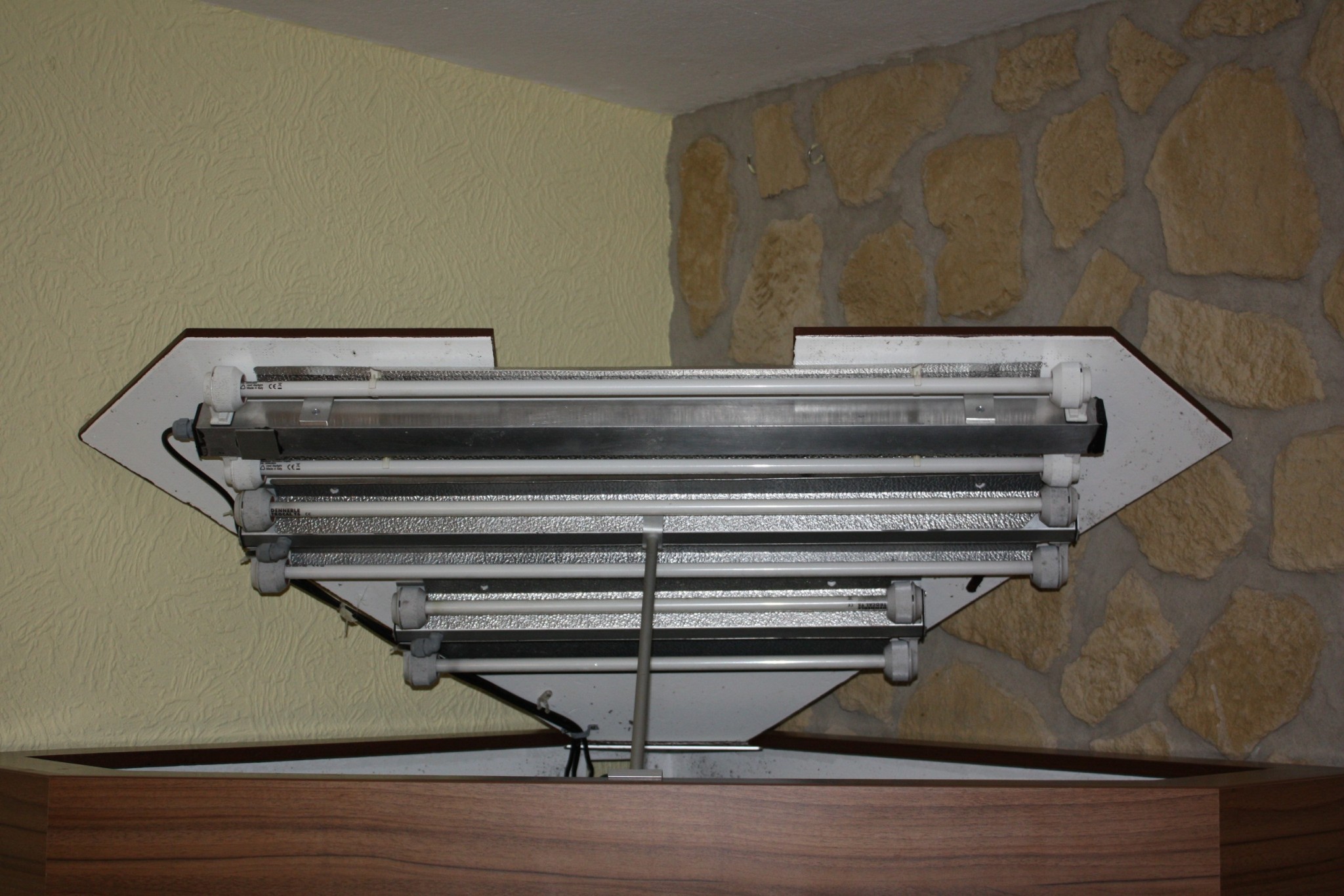

Aktuell habe ich wie gesagt eine geschlossene Holzabdeckung über meinem Deltabecken.
Hier flimmern aktuell 224W alles mit Relektoren bestückt!!!
4x 39W T5 LSR
2x 24W T5 LSR
2x 11W G 23
Nettoliter habe ich jetzt ca. 350 im Becken
Mein Becken werde ich demnächt mal hier im Forum vorstellen
Warum möchte ich auf LED umbauen?
Ich möchte die Stromkosten Reduzieren und die Ecken besser ausleuchten!
Folgendes habe ich jetzt ins Auge gefasst:
High Power LED Cree XP-GR5 weiß, bei 700mA= 266Lm, 3,2V, 118Lm/Watt.
Bei 350L werde ich wohl 44 LED benötigen um auf 30lm/L zu kommen, oder !?
Welche und wieviel KSQ 's, Netzteile und Ventilatoren sollte ich für den LED Betrieb verwenden?
Ich habe vor den kompletten Deckel aus 1,4mm Aluminiumblech neu anzufertigen, wobei ich diesen hohl machen möchte und den Hohlraum bittels Ventilatoren durchpusten möchte......so der Plan :roll:
Lg und ein frohes neues Jahr
Stefan
ja ja so ist das als Brillenträger.....geht mir leider genauso. Ohne ist man aufgeschmissen
Vielen Dank für deine aussagekräftigen Bilder und deine Bauanleitung. Ich denke diese werden mir bei meinem sehr behillich sein.
Habe mich inzwischen schon ein wenig durch das Forum gelesen und hoffe mittlerweile etwas über die LED Technik aufgeschnappt zu haben. Elektrotechnik liegt mir nicht wirklich, aber ich bin ja immer bereit etwas neues zu lernen :-/
Aktuell habe ich wie gesagt eine geschlossene Holzabdeckung über meinem Deltabecken.
Hier flimmern aktuell 224W alles mit Relektoren bestückt!!!
4x 39W T5 LSR
2x 24W T5 LSR
2x 11W G 23
Nettoliter habe ich jetzt ca. 350 im Becken
Mein Becken werde ich demnächt mal hier im Forum vorstellen
Warum möchte ich auf LED umbauen?
Ich möchte die Stromkosten Reduzieren und die Ecken besser ausleuchten!
Folgendes habe ich jetzt ins Auge gefasst:
High Power LED Cree XP-GR5 weiß, bei 700mA= 266Lm, 3,2V, 118Lm/Watt.
Bei 350L werde ich wohl 44 LED benötigen um auf 30lm/L zu kommen, oder !?
Welche und wieviel KSQ 's, Netzteile und Ventilatoren sollte ich für den LED Betrieb verwenden?
Ich habe vor den kompletten Deckel aus 1,4mm Aluminiumblech neu anzufertigen, wobei ich diesen hohl machen möchte und den Hohlraum bittels Ventilatoren durchpusten möchte......so der Plan :roll:
Lg und ein frohes neues Jahr
Stefan
Anhänge
Tiegars
Member
Hallo Stefan,
wieso nimmst du ausgerechnet die Cree XP-GR5? Dein Becken ist nicht so gross das du viele Kleine brauchst um jede Ecke auszuleuchten. Ausserdem um so mehr Leds um so grössere die Wahrscheinlichkeit das eine kaputt geht. Ich würde in deinem Fall die CREE XM-L U2 nehmen. Du brauchst weniger als 20 Stück um auf deine ca.11000 Lumen zu kommen. Also genau gerechnet 17 Stück :smile: wenn du sie mit 1750mA bestromst. Die würde ich wie ich es auch gemacht habe auf Kühler kleben. Das Ganze würde dann so aussehen. Kaufe
Das wäre mein Vorschlag. Vielleicht hat noch jemand eine andere Variante.
Die Lüfter würde ich oben rein machen. Die Wärme steigt ja also am besten herausziehen. Die Ventilatoren sind sehr leise die hört man nicht. Da hörst eher die Pumpe vom Becken :smile:
Hoffe konnte dir damit helfen.
wieso nimmst du ausgerechnet die Cree XP-GR5? Dein Becken ist nicht so gross das du viele Kleine brauchst um jede Ecke auszuleuchten. Ausserdem um so mehr Leds um so grössere die Wahrscheinlichkeit das eine kaputt geht. Ich würde in deinem Fall die CREE XM-L U2 nehmen. Du brauchst weniger als 20 Stück um auf deine ca.11000 Lumen zu kommen. Also genau gerechnet 17 Stück :smile: wenn du sie mit 1750mA bestromst. Die würde ich wie ich es auch gemacht habe auf Kühler kleben. Das Ganze würde dann so aussehen. Kaufe
- 21 CREE XM-L U2 1 als Reserve
2 LPC-60-1750
1 LPH-18-12 Ventilator Netzteil
4 80mm Ventilatoren
oder alternative
20 Kühlkörper
Das wäre mein Vorschlag. Vielleicht hat noch jemand eine andere Variante.
Die Lüfter würde ich oben rein machen. Die Wärme steigt ja also am besten herausziehen. Die Ventilatoren sind sehr leise die hört man nicht. Da hörst eher die Pumpe vom Becken :smile:
Hoffe konnte dir damit helfen.
IstDochEgal
New Member
Hallo Javi,
wenn man nun die von Dir vorgeschlagenen LEDs mit den Kühlkörpern in eine frei hängende DIY-Hängeleuchte verbaut,
braucht man dann auch die Ventilatoren?
Kommt wahrscheinlich auf das Gehäuse an, wie ableitend das wirkt, oder?
Danke, Gruß und ein gutes Neues
Igor
wenn man nun die von Dir vorgeschlagenen LEDs mit den Kühlkörpern in eine frei hängende DIY-Hängeleuchte verbaut,
braucht man dann auch die Ventilatoren?
Kommt wahrscheinlich auf das Gehäuse an, wie ableitend das wirkt, oder?
Danke, Gruß und ein gutes Neues
Igor
Sonst staut sich die Wärme im Gehäuse.IstDochEgal
New Member
Hi,
ich nochmal ... :smile:
Kannst Du mir bitte erklären, warum etwa 11000 lumen aus den 20 LEDs resultieren. Ich versteh´s nicht ganz :?
Ich möchte ja ein Becken der Maße 160 x 70 x 60 (BTH) beleuchten und stelle mir vor, dass ich dann zum Beispiel 3 x 8 der LEDs in ein Gehäuse von etwa 140 x 50 Fläche verbauen würde. Aber so einen richtigen Plan und Durchblick habe ich ehrlich gesagt ja noch nicht ... will einfach mal endlich anfangen, da ich viel zu viel lese und mir immer denke "schaffe ich das überhaupt" und dann bisher nichts angefangen habe.
Deine Beiträge haben mir die Materie aber etwas begreifbarer gemacht und daher wage ich es jetzt mal.
Wie könnte eine Lösung für mein Becken aussehen? Sind meine Überlegungen praktikabel?
Dank Dir vielmals für Deine Hilfe!
Gruß
Igor
ich nochmal ... :smile:
Kannst Du mir bitte erklären, warum etwa 11000 lumen aus den 20 LEDs resultieren. Ich versteh´s nicht ganz :?
Ich möchte ja ein Becken der Maße 160 x 70 x 60 (BTH) beleuchten und stelle mir vor, dass ich dann zum Beispiel 3 x 8 der LEDs in ein Gehäuse von etwa 140 x 50 Fläche verbauen würde. Aber so einen richtigen Plan und Durchblick habe ich ehrlich gesagt ja noch nicht ... will einfach mal endlich anfangen, da ich viel zu viel lese und mir immer denke "schaffe ich das überhaupt" und dann bisher nichts angefangen habe.
Deine Beiträge haben mir die Materie aber etwas begreifbarer gemacht und daher wage ich es jetzt mal.
Wie könnte eine Lösung für mein Becken aussehen? Sind meine Überlegungen praktikabel?
Dank Dir vielmals für Deine Hilfe!
Gruß
Igor
Tiegars
Member
Hallo Igor,

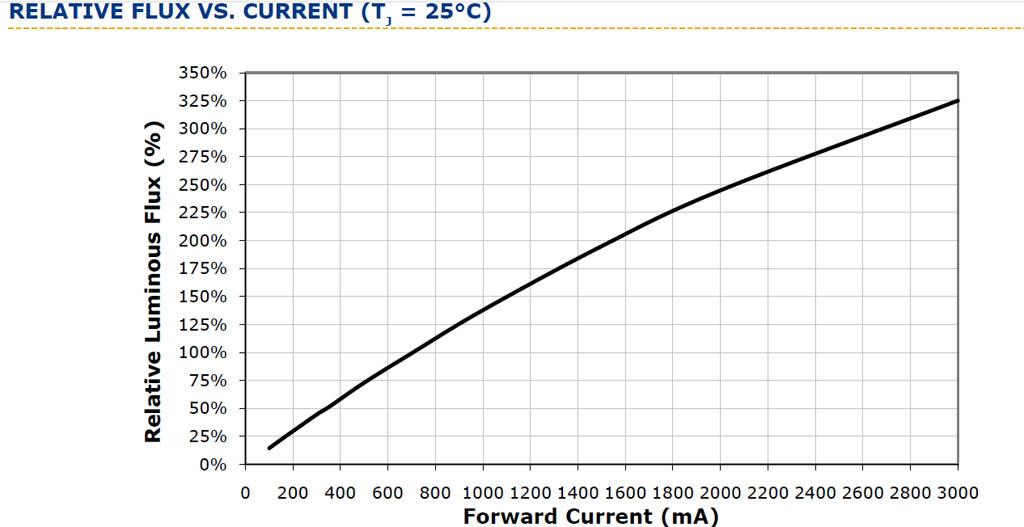

also ich versuche es mal zu erklären.Wir bestromen ja de Leds in einem gewissen Verhältnis. Nehmen wir mal das Beispiel die CREE XM-L U2. Ich habe oben geschrieben das der Strom 1750mA beträgt. Man nimmt nun das Datenblatt der Led und sucht das Diagram RELATIVE FLUX VS. CURRENT heraus das sieht so aus:
Wie du siehst ist bei 700mA 100%. Bei 1750 ca. 225%.
Ausserdem haben wir noch diese Angaben:
Also bei 700mA = 100% haben wir 300 Lumen. Bei 1750mA = 225% haben wir 2,25 mal die 300 Lumen. Das ergibt 675 Lumen. Das heisst pro Led die wir mit 1750mA betreiben haben wir ca.675 Lumen. Nun kannst du selber rechnen wieviel du benötigst bei 30Lumen pro Liter. Du brauchst ca. für dein Becken 20000 Lumen. Teilst das nun durch die 675 so kommst ca. auf 30 Leds. So eine KSQ die ich oben angegeben habe kannst du 10 Stück anschliessen. In deinem Fall brauchst du dann 3 KSQs. Wie du das Gehäuse machst ist eigentlich irrelevant. Da kannst voll kreativ sein :smile: Achte einfach das du die Wärme weg bekommst.
Ausserdem schreibt der Hersteller folgendes:
Ich möchte einfach bemerken das ich mich nicht daran gehalten habe. Aber wegen den 0,25 Ampere mache ich kein Büro draus :gdance: Bis jetzt hatte ich keinen einzigen Ausfall der Leds.
Hoffe konnte dir damit helfen. Sonst einfach Fragen^^

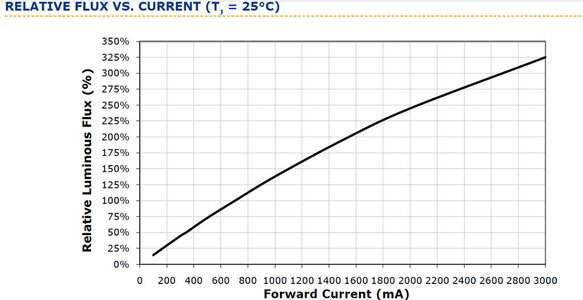

also ich versuche es mal zu erklären.Wir bestromen ja de Leds in einem gewissen Verhältnis. Nehmen wir mal das Beispiel die CREE XM-L U2. Ich habe oben geschrieben das der Strom 1750mA beträgt. Man nimmt nun das Datenblatt der Led und sucht das Diagram RELATIVE FLUX VS. CURRENT heraus das sieht so aus:
Wie du siehst ist bei 700mA 100%. Bei 1750 ca. 225%.
Ausserdem haben wir noch diese Angaben:
- Lumen typ.: 300
Lumen max.: 1040
Kelvin min.: 5000
Kelvin max.: 8300
mA typ.: 700 mA
mA max.: 3000 mA
Also bei 700mA = 100% haben wir 300 Lumen. Bei 1750mA = 225% haben wir 2,25 mal die 300 Lumen. Das ergibt 675 Lumen. Das heisst pro Led die wir mit 1750mA betreiben haben wir ca.675 Lumen. Nun kannst du selber rechnen wieviel du benötigst bei 30Lumen pro Liter. Du brauchst ca. für dein Becken 20000 Lumen. Teilst das nun durch die 675 so kommst ca. auf 30 Leds. So eine KSQ die ich oben angegeben habe kannst du 10 Stück anschliessen. In deinem Fall brauchst du dann 3 KSQs. Wie du das Gehäuse machst ist eigentlich irrelevant. Da kannst voll kreativ sein :smile: Achte einfach das du die Wärme weg bekommst.
Ausserdem schreibt der Hersteller folgendes:
Ich möchte einfach bemerken das ich mich nicht daran gehalten habe. Aber wegen den 0,25 Ampere mache ich kein Büro draus :gdance: Bis jetzt hatte ich keinen einzigen Ausfall der Leds.
Hoffe konnte dir damit helfen. Sonst einfach Fragen^^
Anhänge
IstDochEgal
New Member
Hallo Javi,
1000 Dank!
Werde mich nun sammeln und dann entsprechend handeln. In meinem Alter dauert das ein wenig länger ... :lol:
Wenn ich das richtig interpretiert habe, dann hat jede einzelne LED etwa 2 Watt bei 100% Belastung, oder?
Steigt der Verbrauch dann entsprechend bei 225 % auf etwa 4,5 Watt? Denke schon, nicht?
Gruß
Igor
P. s.: Muss mich mitunter sehr überwinden meine Fragen zu schreiben, da sie doch recht rudimentär und doof klingen könnten ... :roll:
1000 Dank!
Werde mich nun sammeln und dann entsprechend handeln. In meinem Alter dauert das ein wenig länger ... :lol:
Wenn ich das richtig interpretiert habe, dann hat jede einzelne LED etwa 2 Watt bei 100% Belastung, oder?
Steigt der Verbrauch dann entsprechend bei 225 % auf etwa 4,5 Watt? Denke schon, nicht?
Gruß
Igor
P. s.: Muss mich mitunter sehr überwinden meine Fragen zu schreiben, da sie doch recht rudimentär und doof klingen könnten ... :roll:
Wuestenrose
Well-Known Member
Hallo,
@Javi
@Igor
Viele Grüße
Robert
@Javi
Theoretisch, bei 25 °C Sperrschichttemperatur. Bei 75 °C in der Praxis (50 °C Kühlkörpertemperatur plus 25 Grad Differenz Sperrschicht -> Kühlkörper, das kommt bei 1,75 A ganz gut hin) sind es lt. Datenblatt nur noch 90 % davon, also gute 600 Lumen.Tiegars":kbmbf8c1 schrieb:
@Igor
Leistung ist Strom mal Spannung. Die Vorwärtsspannung der LED ist stromabhängig, das entsprechende Diagramm findest Du auf Seite 4 unten des Datenblatts. Bei 1750 mA liest Du rund 3,15 Volt ab, also beträgt die Leistungsaufnahme der LED 1,75 A x 3,15 V = 5,5 Watt. Pimaldaumen gehen davon 30 % als Licht weg, die Verlustleistung der LED beträgt also rund 3,9 Watt.IstDochEgal":kbmbf8c1 schrieb:
Viele Grüße
Robert
Tiegars
Member
Hallo,
@Robert
Danke dir für deine Ausführung.
@Igor
Naja ich bin auch nicht mehr der Jüngste. Musste mir auch alles aneignen. Zum Glück hatte ich Hilfe von Robert. Und Frag nur. Es gibt keine doofen Fragen nur doofe Antworten. Und die Antwort zur obiger Frage hast du ja schon von Robert bekommen^^
@Robert
Danke dir für deine Ausführung.
@Igor
Naja ich bin auch nicht mehr der Jüngste. Musste mir auch alles aneignen. Zum Glück hatte ich Hilfe von Robert. Und Frag nur. Es gibt keine doofen Fragen nur doofe Antworten. Und die Antwort zur obiger Frage hast du ja schon von Robert bekommen^^
