LED Leuchte Marke Eigenbau V4

Stefan 34

Member
Auch von mir ein riesen :tnx: an die LED Experten Javi und Robert.

Denke ich werde ich auch bald an meine Aluminiumabdeckung machen und die Lüfter innen montieren um die Stauwärme nach draußen abzuleiten :-/


Stefan 34

Member
Hallo Javi,

hab da nochmal ne Frage bzgl. deine Einkaufsliste....
Die cree xm t u2 led wird mir nicht angezeigt. Ich weiß somit nicht welche nun die richtige ist!
Wieviel kleber würde ich denn bei 20 Led auf Kühlkörper benötigen?
Lüfter habe ich bereits bestellt und die Aluabdeckung ist in Arbeit


Tiegars

Member
Hallo Stefanm

die haben die Led aus dem Sortiment genommen. Kannst auch eine andere verwenden. Wie du magst. Die gibts nimmer. Da sollten 3,5g Kleber reichen. Nur so geschätzt. Das sind die normalen handelsüblichen Grössen.


Wuestenrose

Well-Known Member
Hallo,

es gab noch nie eine Cree XM-T. Es gibt die XM-L in verschiedenen Binings, z. b. T6 oder U2.

Viele Grüße
Robert


Stefan 34

Member
Hallo Robert,

du hast natürlich recht, war ein Tippfehler.
Ich suche nun eine cree XM-L LED, aber weiß nun nicht wirklich welche ich für mein Delta Pflanzenbecken nutzen sollte :?
Ich glaube du hast irgentwann auch mal geschrieben, dass du gegen eine T6 LED ausgesprochen hast.


Wuestenrose

Well-Known Member
Hallo,

Stefan 34":2obqrolf schrieb:
Ich glaube du hast irgentwann auch mal geschrieben, dass du gegen eine T6 LED ausgesprochen hast.
Nein, ich habe mich gegen die XM-L generell ausgesprochen, nicht gegen ein bestimmtes Binning:
nachricht201339.html#p201339
nachricht147238.html#p147238
nachricht144985.html#p144985

LED-Licht sieht im Wasser gelber aus, als es seine Farbtemperatur vermuten läßt. Wenn Du das nicht magst, dann kommt eh nur eines der kaltweißen Binnings infrage: T5, T6 oder U2, diese unterscheiden sich nur den maximalen Lichtstrom.

Viele Grüße
Robert


Stefan 34

Member
Hallo Javi, Robert

verdammte Axt, neue Themengebiete machen mich immer total wuschig und die LED Technik ist für mich absolutes Neuland.
Es soll doch gut werden :sceptic:
Bei der T6 würde ich ja auch wieder 40 LED benötigen um auf meine ca. 11.000Lm zu kommen. :? :? :?
Optimale Bestromung wäre hier 700mA, oder !?

Technische Details
Leistung 9,9 W
Farbtemperatur 6000 K
Farbwiedergabe 65 Ra
Abstrahlwinkel 125º
Betriebstemperatur -20ºC - 80ºC
Kurzdatenblatt
Strom 700 mA 1400 mA 3000 mA
Spannung 2,9 V 3,1 V 3,3 V
Effizienz 137 lm/W 112 lm/W 91 lm/W
Lichtstrom 280 lm 490 lm 910 lm
Quelle:
http://www.leds.de/High-Power-LEDs/Cree ... Lumen.html

Ich verfolge immernoch folgende Ziele:
Mind. 30% Strom sparen gegenüber meinen 224W T5 Osram LSR mit 865 Lichtfarbe.
Alle Ecken müssen gut ausgeleuchtet werden.
Lichtfarbe kaltweis wie meine LSR

Aber mal was positives am Rande, der Aludeckel nimmt Form an :gdance:


Tiegars

Member
Hallo Stefan,

wieso willst de mit 700mA bestromen? Die kannst ruhig ebenfalls auf 1750mA. Dann hast pro Led ca.600 Lumen wie Robert geschrieben hat. Dann sind es 20 Stück :thumbs:

@Wolfgang

wäre eine alternative. Er würde 6 solcher Leisten brauchen wen er sie auf 700mA betreiben würde. Wäre sogar fast günstiger. Wobei kann mir vorstellen das sie sehr heiss werden. Muss man eben gut kühlen dann fegt das schon.


Stefan 34

Member
Hallo Javi

ich war nur der Meinung das man die LED besser etwas geringer bestromen sollte, damit sie eine lange Lebensdauer haben.
Aber wie gesagt, für mich ist das Thema LED Neuland und ich vertrau jetzt mal deiner Expertise und werde den Deckel mit 20 Kühlkörpern, der cree xm-l t6 ,vier ventilatoren und den weiter oben genannten ksq bestücken :-/

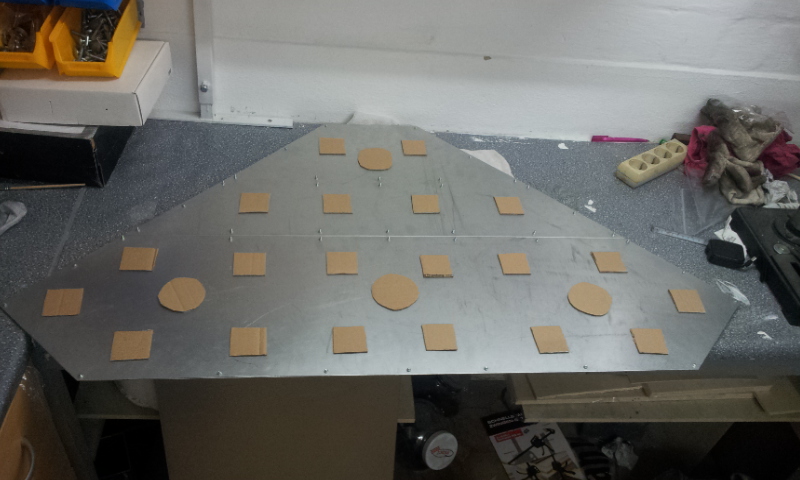

Hier mal ein Bild meiner angedachten Anordnung.....


Anhänge

  • 20130106_123632.jpg
    209,6 KB · Aufrufe: 761

Tiegars

Member
Hallo Stefan,

wen du bedenken hast kannst du natürlich diese KSQ LPC-60-1400 nehmen. Die hat nur 1400mA. Sieht bei dir gut aus. Ich habe aber noch Vierkantrohre genommen und dann die Kühler drauf geschraubt. Wegen der Wärmeverteilung. Aber probier es mal so mit 1400mA dann werden die Leds nicht so warm.

Oder sonst was du auch machen kannst eine KSQ einzusetzen die sich einstellen lässt. z.B eine CEN-60-36. So kannst du von 1,3....1,7mA einstellen und somit testen. Die Spannung stellt man auf Maximum ein den Strom begrenzt man dann.


Stefan 34

Member
Hallo Javi,

nach kurzer Sendepause hier ein kleines update zu meiner LED Abdeckung. Der Arbeitsalltag hat mich mittlerweile wieder voll im Griff aber am letzten Wochenende hab ich mich ganz meiner Abdeckung gewidmet :D
Die Bestellungen der einzelnen Bauteile hat ja auch einige Zeit in Anspruch genommen und die LED's hab ich dann vor kurzem für 5,24€ anstatt 7,9€ ergattert :gdance:
Bestromen werde ich nun mit 1400ma, da bin ich hoffentlich auf der sicheren Seite.

Muss jetzt noch zwei Schaltreien festlegen, damit ich die 20 LED's auf 2x 10 sinnvoll aufteile. Das Licht soll ja nicht auf einen Schlag an und aus gehen!
Die Netzteile werde ich außerhalb montieren.

Hab da noch ein paar Fragen zur Elektronik
Sollte man die LED erst auf den Kühler kleben und dann löten oder umgekehrt?
Wie sollte ich die PC Lüfter am besten mit dem Netzteil verbinden?

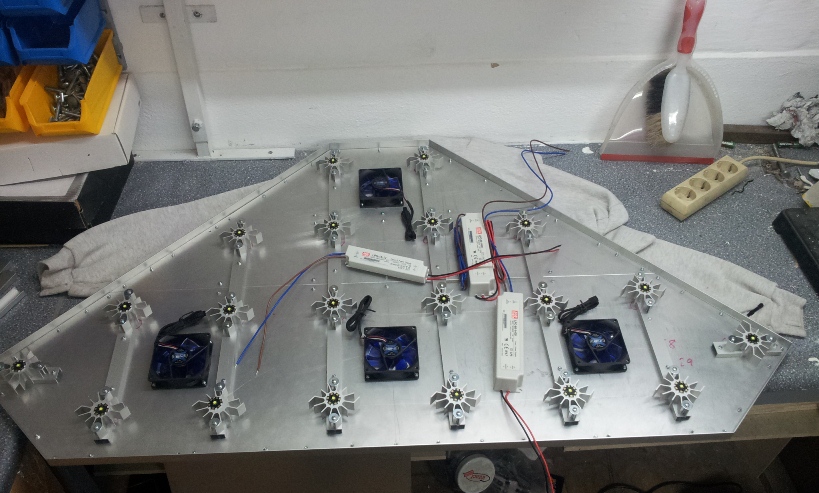

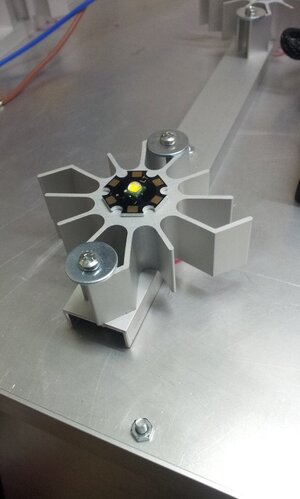

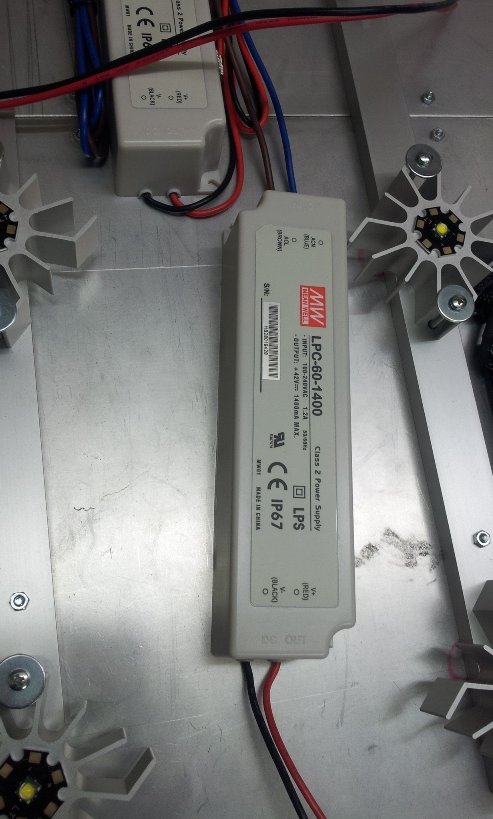

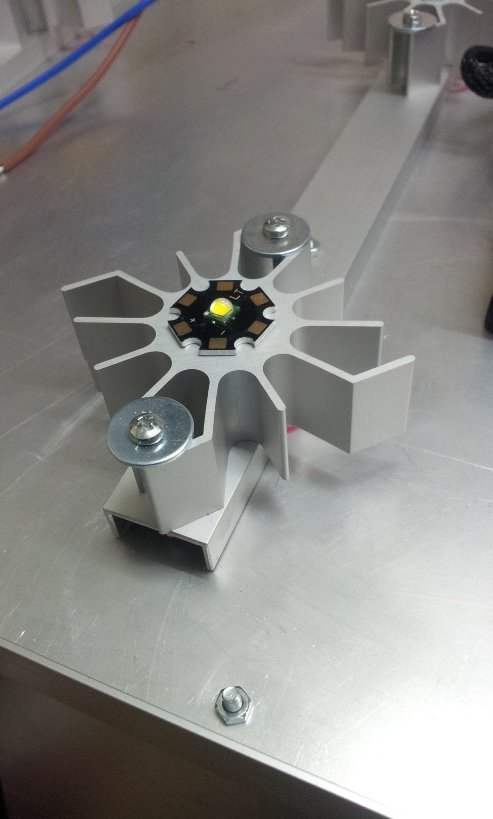

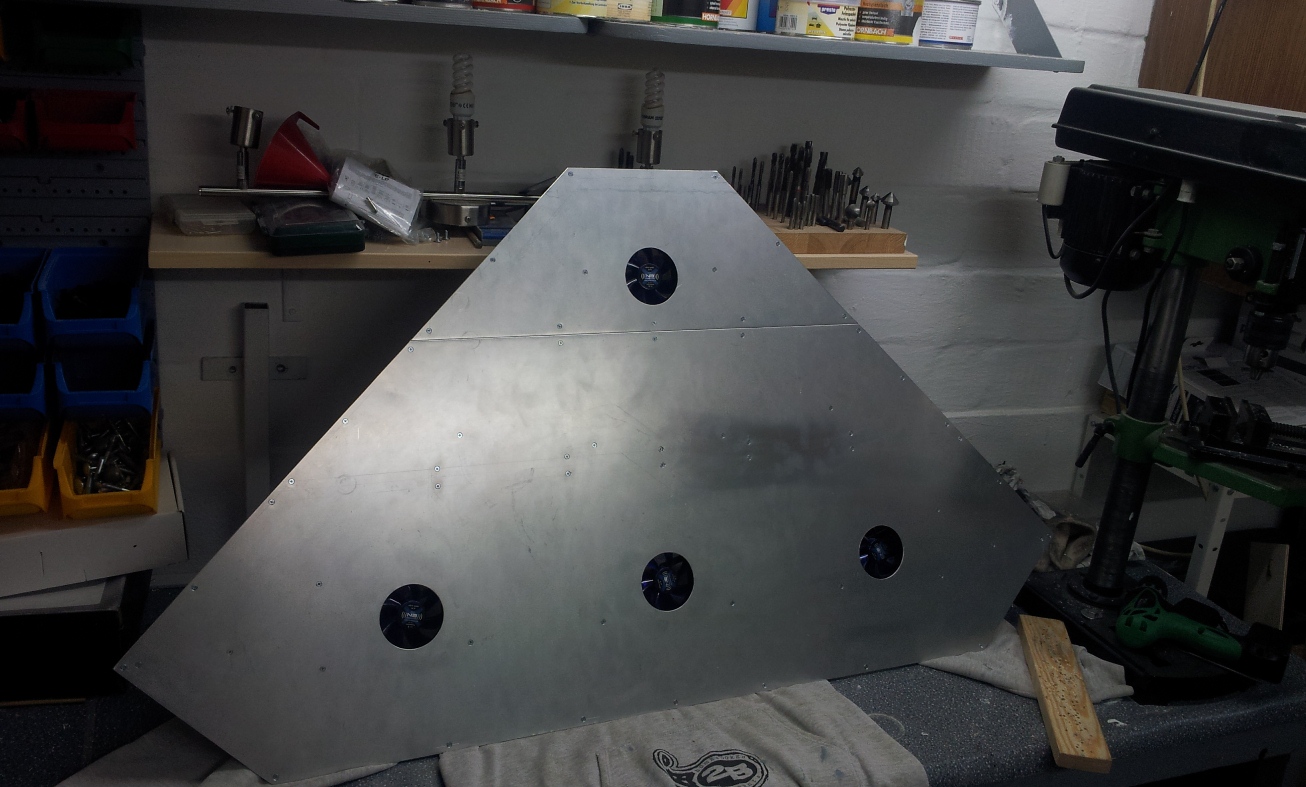

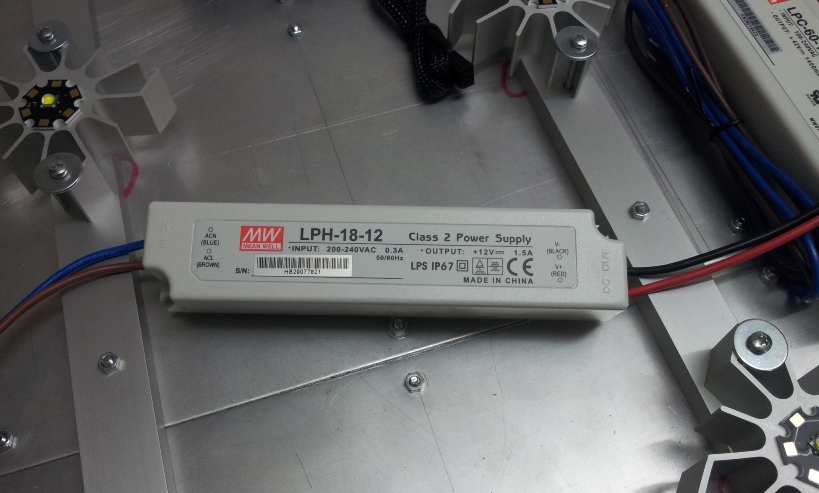

Hier mal einige Bilder zum Status


Anhänge

  • 20130113_105702.jpg
    366 KB · Aufrufe: 687
  • 20130115_195335.jpg
    206,6 KB · Aufrufe: 704
  • 20130115_195438.jpg
    69 KB · Aufrufe: 692
  • 20130115_195444.jpg
    175,1 KB · Aufrufe: 691
  • 20130115_195458.jpg
    51,4 KB · Aufrufe: 682

rodhecke

Member
Hallo Stefan,

das sieht doch gut aus :thumbs:

Ob du zuerst die LEDs an den Kühler klebst oder umgekehrt ist egal. Ich hab zuerst die LEDs an den Kühler geklebt und dann die Kabel drangelötet.

Die Lüfter schließt du parallel an deine Meanwell Spannungsquelle an.
